Ramię odciągowe teleskopowe (seria EGT)

Teleskopowe ramię odciągowe: kompaktowe, rozsuwane; ewolucja ramienia 2-EDGE.
Funkcjonalne i skuteczne rozwiązanie dla tych, którzy potrzebują ramienia odciągowego o zmiennej długości, a zarazem chcą zredukować do minimum obszar roboczy.

Dostępne w średnicy 160 mm i dwóch długościach:
• 1250 mm (z przedłużeniem teleskopowym o dodatkowe 300 mm),
• 1550 mm (z przedłużeniem o 700 mm).

Dedykowane do zastosowania w pomieszczeniach z niskimi sufitami.

Idealne do ogólnych zastosowań przemysłowych, takich jak: odsysanie dymów spawalniczych, oparów, pyłów, z maksymalną temperaturą do 90°C.

Możliwość montażu ramion za pomocą przedłużeń Jib, kanałów odciągowych, wsporników ściennych lub sufitowych.

Dostępne w różnych wersjach; wariant standardowy ramienia można dostosować do specjalnych potrzeb.

  • Kompaktowość i funkcjonalność
    Przedłużenie teleskopowe ramienia odciągowego pozwala uzyskać maksymalny zasięg przy zachowaniu minimalnych gabarytów.

    Uniwersalność
    Idealny do ogólnych zastosowań, ekstrakcji niekorozyjnych i niewybuchowych zanieczyszczeń (dym, pył, opary).

    Mobilność
    Dzięki obrotowej podstawie 360° i przyłączu przy podstawie operator może regulować wysokość ramienia. Położenie kaptura wyciągowego jest regulowane za pomocą przegubu na końcu ramienia, umożliwiającego rotację w pionie, w poziomie i osiową,  a także zapewniającego optymalne i dokładne ustawienie przy źródle zanieczyszczenia.

    Minimalna długość
    w mm

    Maksymalna długość
    w mm

    Średnica rury
    mm

    Numer katalogowy
    Modele wiszące
    1200 1500 160 EGT1116
    1500 2200 160 EGT1216

    Ramię może być dostarczone z wentylatorem wyciągowym.

  • Obszary zastosowań:

    • Przemysł lotniczy i kosmiczny,
    • Przemysł wojskowy,
    • Przemysł motoryzacyjny,
    • Przemysł papierniczy i poligrafia,
    • Budownictwo i cementownie,
    • Przemysł stoczniowy,
    • Przemysł kolejowy,
    • Przemysł metalurgiczny,
    • Przetwórstwo marmuru i kamienia naturalnego,
    • Przetwórstwo / formowanie tworzyw sztucznych,
    • Sektor konserwacji zabytków / rekonstrukcje.
  • ParametrWartość
    Średnica ramienia 160 mm
    Rodzaj ramienia ATEX,
    INOX AISI 316,
    Standard.
    Rodzaj rury Rura sztywna
    Konstrukcja Bez pantografu
    Przepływ powietrza 1250 Nm3/h
    Maksymalna temperatura pracy 90°C

    Długość ramienia

    1.200 mm (+300),
    1.500 mm (+700).
    Przeguby 2
  • Ramię odciągowe
    Wykonane ze sztywnych, teleskopowych, lakierowanych rur stalowych, z przyłączami (od strony kaptura i podstawy).
    Wąż elastyczny, powlekany tkaniną PVC, temperatura robocza od -20°C do 90°C, wzmocniony spiralą z drutu harmonicznego (niepalna klasa M1).
    Konstrukcja zbalansowana systemem sprężyn z tworzywa sztucznego; długość robocza regulowana teleskopowo.

    Kaptur
    Standardowy kaptur do miejscowego odciągu oparów, w kształcie ściętego stożka, z dużym eliptycznym obszarem zbierania, wykonany ze stali malowanej proszkowo, z uchwytem. Trzy osie obrotu umożliwiają optymalny ruch w dowolnej pozycji.

    Podstawa
    Na obrotowym kołnierzu 360°, o średnicy 160 mm.

    Wspornik ścienny
    Wykonany z ocynkowanej stalowej rury z przyłączem o wielu średnicach i kołnierzem obrotowym. Przyłącze i kołnierz nie są dostępne w wersji z wentylatorem wyciągowym.

    Wentylator wyciągowy (jeśli jest wymagany)
    Stal malowana na czarno, wirnik z łopatkami wygiętymi do przodu, silnik 220/400 V, 3 Ph, 50 Hz. IP55. IE3 dla mocy wyjściowych powyżej 0,55 kW.

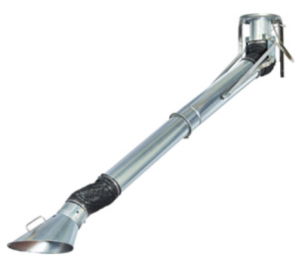

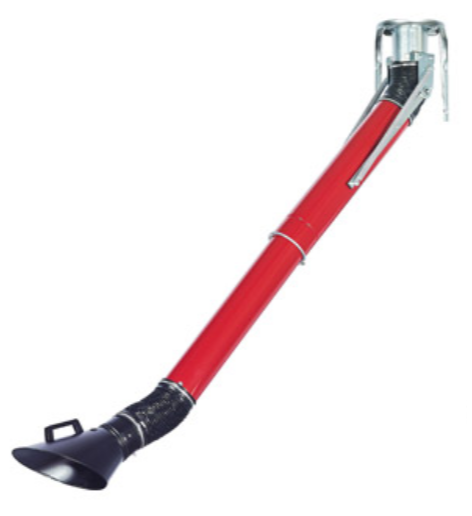

    Półramię 1 Półramię 2

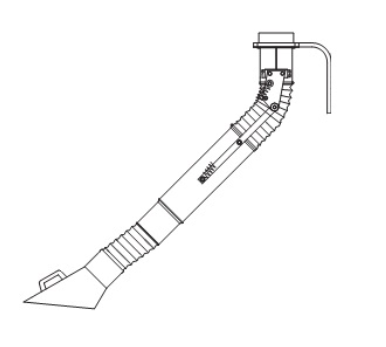

  •  Ramię teleskopowe stal

    Ramię teleskopowe ze stali kwasoodpornej
    Specjalna wersja teleskopowego ramienia odciągowego z serii EGT przeznaczona do ekstrakcji agresywnych zanieczyszczeń oraz rekomendowana do procesów wymagających wysokiego poziomu czystości.

    Wykonane ze stali kwasoodpornej AISI 316, z elastycznym wężem poliuretanowym.

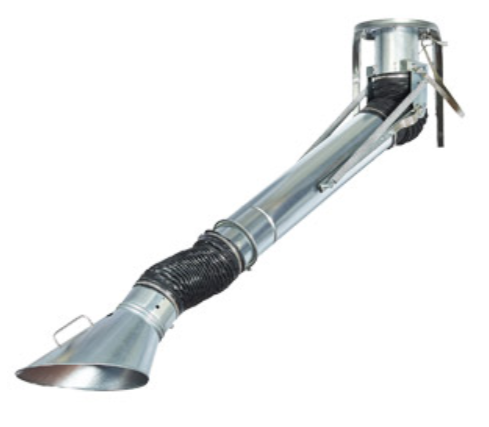

     Ramię teleskopowe ATEX

    Ramię teleskopowe w wersji ATEX
    Specjalna wersja teleskopowego ramienia odciągowego z serii EGT przeznaczona do ekstrakcji zanieczyszczeń w środowiskach potencjalnie wybuchowych DG ATEX II 2; z kapturem ze stali ocynkowanej i elastycznym wężem antystatycznym.

  •  Kaptur do gorących oparów

    Kaptur do gorących oparów wykonany jest ze stali malowanej proszkowo. Ma eliptyczny kształt umożliwiający punktowe zbieranie zanieczyszczeń. Jest wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym.
    Kaptur jest montowany standardowo w następujących modelach ramion:
    - Ramiona odciągowe przemysłowe 4-PRO - seria EP ,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH.

    • Należy do grupy standardowych kapturów;
    • Idealny do miejscowego usuwania gorących oparów;
    • Kompatybilny z następującymi ramionami odciągowymi: 4-PRO (seria EP), 2-Edge (seria EG), teleskopowymi (seria EGT), półramionami (seria EPH), Flex-K (seria EK);
    • W kształcie ściętego stożka, z eliptycznym obszarem zbierania;
    • Konstrukcja ze stali ocynkowanej, malowanej na czarno;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
    Kaptur do pyłów i oparów

    Kaptur do pyłów i oparów - okrągły, wykonany z aluminium, wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym. Montowany w ramionach odciągowych na życzenie. Kompatybilny z następującymi modelami ramion:
    - Ramiona odciągowe 4-PRO - seria EP,
    - Ramiona odciągowe 2-EDGE - seria EG,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH,
    - Ramiona odciągowe - Flex-K - seria EK.

    • Należy do grupy standardowych kapturów;
    • Zalecany do miejscowego odsysania pyłów i oparów;
    • W kształcie ściętego stożka, z okrągłym obszarem zbierania;
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
    Akcesoria do kapturów

    Akcesoria do kapturów odciągowych Airbravo mogą stanowić dodatkowe wyposażenie lub mogą być fabrycznie zamontowane w kapturze.
    Zostały zaprojektowane w celu zoptymalizowania procesów odciągowych.

    Dostępne dla wszystkich wersji i wariantów ramion odciągowych. Oferowane akcesoria to:

    Przepustnica powietrza: zamontowana wewnątrz kaptura, służy do regulacji przepływu powietrza. Operator może ustawić natężenie przepływu za pomocą ręcznej dźwigni. Przepustnice powietrza w wersji standardowej są wykonane z tworzywa sztucznego. Do specjalistycznego zastosowania dostępne są wersje wykonane ze stali kwasoodpornej AISI 316 oraz wersje ATEX. Przepustnice powietrza, w przypadku całkowitego zamknięcia, gwarantują szczelność pomiędzy 95 a 99%.

    Kratka zabezpieczająca: zamontowana wewnątrz kaptura wyciągowego zapobiega przypadkowemu zasysaniu ciał obcych o dużych średnicach, mogących znaleźć się na powierzchni roboczej. Kratka zaprojektowana jest w sposób umożliwiający dodatkowe zamontowanie zestawu oświetleniowego.

    Zestaw oświetleniowy LED: przydatny do oświetlania powierzchni roboczej i źródła zanieczyszczenia umieszczonego pod kapturem. Zestaw oświetleniowy LED jest wyposażony w zintegrowaną kratkę zabezpieczającą.

    • Przepustnica ręczna w wykonaniu z tworzywa sztucznego lub stali kwasoodpornej jest dostępna dla wszystkich typów kapturów Airbravo;
    • Metalowe kratki zabezpieczające i zestawy oświetleniowe dostępne są wyłącznie dla standardowych kapturów;
    • Akcesoria dostępne są w różnych średnicach, w zależności od wymiarów ramion.
     przepustnica automatyczna

    Przepustnica automatyczna z napędem silnikowym służy do wyłączania ssania w przerwie roboczej. Dzięki przyciskowi umieszczonemu na panelu sterowania można rozpocząć zasysanie wraz z otwarciem przepustnicy i zatrzymać je wraz z zamknięciem przepustnicy po wykonaniu pracy.

    • Przepustnica automatyczna z napędem silnikowym jest umieszczona między wentylatorem a podstawą ramienia odciągowego;
    • Uruchamiana jest za pomocą przycisku umieszczonego na panelu sterowania.
     Panel elektryczny Panel elektryczny wyposażony w elektrozawór zabezpieczający, pozwala, za pomocą włącznika zamontowanego na pokrywie, na uruchomienie jednostki ssącej i zestawu oświetleniowego, lub tylko jednostki ssącej.

    Dzięki przyciskowi operator może włączyć wentylator i rozpocząć odsysanie. Za pomocą tego samego przycisku można również włączyć zestaw oświetleniowy. Lampa umieszczona wewnątrz kaptura oświetla obszar roboczy.

    • Panel elektryczny służy do uruchamiania wentylatora za pomocą umieszczonego włącznika. Możliwe jest równoczesne uruchamianie wentylatora razem z zestawem oświetleniowym;
    • Dostępny w wersji jedno- lub trójfazowej;
    • Napięcie zasilania silnika: 230 lub 400 V - 3 fazy - 50 Hz.
     Tłumik

    Tłumik do wentylatorów przemysłowych

    Tłumik do ramion odciągowych Airbravo służy do redukcji hałasu wytwarzanego przez wentylator.
    Pozwala obniżyć poziom hałasu o ± 3dB (A) dla wentylatorów przemysłowych i ± 6db (A) dla wentylatorów laboratoryjnych.

    • Instalowany pomiędzy wentylatorem a ramieniem odciągowym;
    • Zmniejsza hałas pochodzący z wentylatora dzięki materiałowi dźwiękochłonnemu, z którego jest wykonany;
    • Kompatybilny ze wszystkimi wentylatorami Airbravo;
    • Wykonany z materiału pochłaniającego dźwięk i pomalowanej na czarno blachy ocynkowanej.
     Wentylator

    Wentylatory przemysłowe i laboratoryjne: pełna gama do każdego zastosowania.
    Dostosowane dla każdego rodzaju ramienia odciągowego, maszyny czy stołu filtrującego. Wentylatory Airbravo są dostępne w różnych opcjach w zależności od potrzeb.

    • Szeroka gama modeli o różnych mocach i wytwarzanych przepływach powietrza;
    • Kompatybilny ze wszystkimi ramionami odciągowymi Airbravo;
    • Silniki: 230/400 V - 3 fazy - 50 Hz - IP55 Klasa F;
    • Klasa efektywności: IE2 lub IE3 (zgodnie z obowiązującymi przepisami);
    • Mogą być zainstalowane osobno na oddzielnym wsporniku;
    • Dostarczane z elementem mocującym;
    • Dostępne wersje specjalne, ATEX, ze stali kwasoodpornej AISI 316, w wersji przeciwiskrowej;
    • Dostępne na zamówienie dla określonych wariantów modeli ramion odciągowych.

    Modele_wentylatorów_Airbravo.pdf

     Wspornik podłogowy

    Wspornik podłogowy do ramion odciągowych

    Rozwiązanie umożliwiające zamontowanie ramienia odciągowego w dowolnym miejscu.

    Dzięki szerokiej gamie wsporników pionowych Airbravo każdy rodzaj ramienia odciągowego lub przedłużenia wysięgnika można zainstalować obok stanowiska roboczego z dala od ścian. Wsporniki pionowe są dostępne dla każdego rodzaju ramienia odciągowego, dla modeli przemysłowych i laboratoryjnych.
    Wsporniki zostały zaprojektowane w celu zapewnienia pełnej funkcjonalności i maksymalnego wykorzystania roboczego ramion odciągowych.

    • Szeroka gama wsporników podłogowych do różnych zastosowań, kompatybilnych z każdym rodzajem ramion odciągowych Airbravo;
    • Na jednym wsporniku można zainstalować maksymalnie 2 ramiona odciągowe (w zależności od modelu);
    • Konstrukcja z rur stalowych malowanych;
    • Dostępne w wersjach: ATEX, INOX, w wykonaniu ze stali kwasoodpornej AISI 316.

    Rodzaje_wsporników_do_ramion_odciągowych_Airbravo.pdf

    Wspornik przedłużający EGA

    Wspornik ścienny EGA

    Wspornik przedłużający EGA ścienny lub sufitowy – wykonany z ocynkowanych rur stalowych, umożliwia montaż ramion odciągowych AIRBRAVO na ścianie lub suficie. Wyposażony jest w obrotowy kołnierz o średnicy 160 mm kompatybilny z ramionami odciągowymi 2-EDGE serii EG, ramionami teleskopowymi serii EGT, ramionami odciągowymi FLEX-K serii EK, ramionami odciągowymi FLEX-J serii EJ.

    Instalacje ścienna i sufitowa różnią się między sobą:
    – innymi punktami montażowymi wspornika;
    – innym położeniem płyty mocującej z przymocowaną podstawą korpusu ramienia – nie ma potrzeby stosowania dodatkowych wsporników.

    • Do montażu na ścianie lub suficie;
    • Kompatybilny z następującymi ramionami odciągowymi: 2-EDGE (seria EG), teleskopowymi (seria EGT), Flex-K (seria EK), Flex-J (seria EJ);
    • Konstrukcja z ocynkowanych rur stalowych;
    • Długość / wysokość: 1 m;
    • Dostępny w wariantach: ATEX, ze stali kwasoodpornej AISI 316.

    Wspornik ścienny EKA

    Wspornik ścienny EKA: do montażu na ścianie ramion Airbravo; jest kompatybilny z ramionami odciągowymi przemysłowymi o podstawie 160 mm, w szczególności z ramionami odciągowymi 2-EDGE (seria EG), teleskopowymi (seria EGT) ), ramionami Flex-K (seria EK) i ramionami Flex-J (seria EJ).

    Wykonany z ocynkowanych rur stalowych, może być używany do montażu na ścianie ramion odciągowych w wersji podwieszanej, jak i w wersji stojącej.

    • Do montażu ściennego ramion zarówno w wersji wiszącej, jak i stojącej;
    • Kompatybilny z ramionami odciągowymi 2-EDGE (seria EG), Telescopic (seria EGT), Flex-K (seria EK), Flex-J (seria EJ);
    • Konstrukcja z ocynkowanych rur stalowych;
    • Dostępny w wersji ze stali kwasoodpornej i w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy).
     Kanał odciągowy szynowy Kanał szynowy odciągowy: system z ruchomym ramieniem na przesuwanym wózku.

    Kanał szynowy jest wykonany z odpowiednio wyprofilowanych elementów wytworzonych z aluminium i neoprenu.

    Dostępny w wersji D/G ATEX II Strefa Z1-21.

    Konstrukcja daje możliwość miejscowego jednoczesnego odsysania na wielu stanowiskach roboczych. Opcja ta jest realizowana przez instalację systemu odciągowego szynowego z jednym lub kilkoma wózkami przesuwnymi (w zależności od potrzeb i wielkości systemu), na których zainstalowane są ramiona odciągowe.
    Tak skomponowany system odciągowy umożliwia dowolne przesuwanie ramienia po szynie i obsługiwanie kilku stanowisk roboczych.

    • Kanały odciągowe szynowe wykonane są z wytłaczanych profili aluminiowych. Szynę zamykają neoprenowe zatyczki;
    • Szyna odciągowa może mieć dowolną długość, bez ograniczeń, oraz może być wyposażona w przesuwny wózek (lub kilka wózków) i ramię odciągowe (lub kilka ramion), zdolne dotrzeć do kilku stanowisk roboczych wzdłuż szyny;
    • Kanały odciągowe dla ramion Airbravo są dostępne w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy);
    • Wraz z kanałem odciągowym na żądanie dostępne są zestawy montażowe z wózkami przesuwnymi.
    Przedłużenie wysięgnika Przedłużenie wysięgnika ramienia odciągowego, seria EKB: Zwiększenie zasięgu do 9 metrów.

    Przedłużenie wysięgnika ramienia odciągowego Airbravo jest solidne, niezawodne i doskonałe zarówno pod względem wyglądu, jak i funkcjonalności. Połączenie kanału wyciągowego z konstrukcją wsporczą pozwala na maksymalne zwiększenie obszaru roboczego.

    Dzięki przedłużeniu wysięgnika serii EKB zakres działania ramienia odciągowego 4-PRO - seria EP (lub alternatywnie seria 2-EDGE - EG) może zostać przedłużony z 1 do 4 metrów, co daje całkowity zasięg wynoszący 9 metrów.

    Przedłużenie wysięgnika serii EKB jest najbardziej „elastyczne” pod względem zakresu; można je dostosować do większości ramion odciągowych AIRBRAVO.
    Kompatybilne z ramionami 2- EDGE (seria EG), FLEX-K (seria EK), FLEX-J (seria EJ), 4-PRO (seria EP) i półramionami (seria EPH) do modelu LABORATORY.

    Połączenie z kanałem odciągowym wykonane jest za pomocą elastycznych węży. Ramię odciągowe mocowane jest do przedłużenia wysięgnika.

    • Możliwość przedłużenia odciągu pozwala rozszerzyć zakres działania ramienia o długość od 1 do 4 metrów (maksymalne przedłużenie do 9 metrów);
    • System FTS jest dostarczany jako dodatkowe wyposażenie w celu zwiększenia powierzchni roboczej ramion odciągowych;
    • Dostępne wersje specjalne: ATEX II 2 D/G oraz w wykonaniu ze stali kwasoodpornej AISI 316;
    • Dostępne średnice: 100, 125, 160 mm.
     Przedłużenie wysięgnika ramienia odciągowego EPB

    Przedłużenie wysięgnika ramienia odciągowego, seria EPB: Maksymalne przedłużenie zasięgu działania do 8 metrów.

    Jest to najczęściej kupowany produkt AIRBRAVO – solidny, niezawodny i doskonały, zarówno pod względem wyglądu, jak i funkcjonalności. Specjalna konstrukcja przedłużenia wysięgnika: połączenie kanału wyciągowego z konstrukcją wsporczą umożliwia znaczne zwiększenie obszaru roboczego. Dzięki przedłużeniu serii EPB zakres działania ramienia odciągowego 4 PRO - seria EP (lub alternatywnie seria 2 EDGE - EG) może zostać wydłużony z 1 do 4 metrów, co daje całkowite przedłużenie maksymalnie do 8 metrów.

    System regulacji obrotu (opcjonalnie)
    Przedłużenie wysięgnika serii EPB jest jedynym, wyposażonym w system FTS (Friction Tuning System), dający maksymalne zmniejszenie tarcia podczas obrotu, zapewniając stabilność i optymalną zwrotność ramienia na przedłużeniu.

    • Możliwość przedłużenia odciągu pozwala rozszerzyć zakres działania ramienia o długość od 1 do 4 metrów;
    • System FTS jest dostarczany jako dodatkowe wyposażenie oferujące maksymalne zmniejszenie oporów tarcia podczas obrotu i ułatwiające manewrowość ramienia;
    • Przedłużenie EPB do ramienia odciągowego jest dostarczane ze wspornikiem do montażu ściennego, z kołnierzem i przyłączem w różnych średnicach; jest przystosowane do montażu z ramieniem;
    • Jest kompatybilne z ramionami 2-EDGE;
    • Jest przystosowane do instalacji na ścianie lub podłodze;
    • Dostępne w wersjach specjalnych: ATEX Kategoria II Strefa Z1-21, INOX oraz w wykonaniu ze stali kwasoodpornej AISI 316;
    • Dostępne średnice: 200 mm (dla ramion odciągowych 4-PRO o średnicy 125, 160 i 200 mm oraz ramion 2-EDGE o średnicy 160 mm) i 250 mm (dla ramion odciągowych 4-PRO o średnicy 250 mm);
    • Dostępne w wersji odwróconej do montażu ramion odciągowych w wersji stojącej.
