Ramię odciągowe FLEX-H (seria EH)

Ramię odciągowe FLEX-H z serii EH to konkurencyjne i wydajne rozwiązanie służące do miejscowego odsysania ogólnych zanieczyszczeń (oparów, pyłów, dymu) w małych lub umiarkowanych ilościach, w przemyśle lotniczym, motoryzacyjnym, spożywczym, i in.

Ramię FLEX-H składa się z:

  • węża elastycznego, wspartego na zewnętrznej sztywnej konstrukcji z pojedynczym pantografem;
  • kaptura o wysokiej wydajności dla ramion o średnicy 160 mm, lub kaptura z obrotowym uchwytem dla ramion o średnicy 100-125 mm;
  • wspornika umożliwiającego montaż ramienia bez podstawy obrotowej.

Może być montowane z przedłużeniem JIB serii EHB.

Ramię jest dostępne:

• w wersjach specjalnych: ATEX II 2 DG i ze stali kwasoodpornej AISI 316;
• w średnicach: 100-125-160 mm i o długościach: 2, 3 i 4 metry;
• w wersji podwieszanej lub stojącej.

  • Lekkość i poręczność
    Ramię zaprojektowane do ekstrakcji ogólnych zanieczyszczeń powstających podczas procesów produkcyjnych, do nieintensywnego / okazjonalnego użytku.

    Ramię odciągowe FLEX-H z serii EH różni się od ramienia FLEX-K (z serii EK) tym, że jego konstrukcja wsporcza z pojedynczym pantografem jest umieszczona na zewnątrz elastycznego przewodu rurowego, co przekłada się na zmniejszenie spadków ciśnienia i przepływu.

    Mobilność
    Ruch obrotowy ramienia odciągowego FLEX-H (seria EH) uzyskuje się poprzez wykorzystanie zdolności elastycznego przewodu rurowego do niewielkiego skrętu osiowego, co umożliwia wyeliminowanie „podstawy obrotowej” występującej we wszystkich innych rodzajach ramion odciągowych Airbravo. Elastyczna rura ramienia jest bezpośrednio podłączona do rury systemu scentralizowanego.

    Długość
    w mm

    Średnica
    w mm

    Rodzaj kaptura

    Numer katalogowy
    Modele wiszące /stojące
    2000 100 Kaptur z obrotowym uchwytem EH0210
    2000 125 Kaptur z obrotowym uchwytem EH0212
    2000 160 Kaptur o wysokiej wydajności EH0216
    3000 100 Kaptur z obrotowym uchwytem EH0310
    3000 125 Kaptur z obrotowym uchwytem EH0312
    3000 160 Kaptur o wysokiej wydajności EH0316
    4000 100 Kaptur z obrotowym uchwytem EH0410
    4000 125 Kaptur z obrotowym uchwytem EH0412
    4000 160 Kaptur o wysokiej wydajności EH0416
  • Obszary zastosowań:

    • Przemysł lotniczy i kosmiczny,
    • Przemysł wojskowy,
    • Przemysł motoryzacyjny,
    • Przemysł papierniczy i poligrafia,
    • Przemysł farmaceutyczny i kosmetyczny,
    • Budownictwo i cementownie,
    • Przemysł stoczniowy,
    • Przemysł kolejowy,
    • Przemysł metalurgiczny,
    • Przetwórstwo marmuru i kamienia naturalnego,
    • Przetwórstwo / formowanie tworzyw sztucznych,
    • Sektor konserwacji zabytków / rekonstrukcje.
  • ParametrWartość
    Średnica ramienia 100 mm,
    125 mm,
    160 mm.
    Rodzaj ramienia Standard
    Rodzaj rury Elastyczny wąż
    Konstrukcja Pojedynczy pantograf
    Przepływ powietrza 500 Nm3/h,
    750 Nm3/h,
    1250 Nm3/h.
    Maksymalna temperatura pracy 90° C

    Długość ramienia

    2000 mm,
    3000 mm,
    4000 mm.
    Przeguby 3 lub 4
  • Ramię odciągowe
    Stalowa konstrukcja samonośna z pojedynczym pantografem wspierająca szarą elastyczną rurę z poliestru pokrytego PVC, z zatopioną spiralą z drutu harmonicznego. Konstrukcja jest zbalansowana systemem sprężyn.

    Kaptur
    W przypadku ramion z rurą o średnicy 160 mm: kaptur o wysokiej wydajności, wykonany z tworzywa sztucznego odpornego na promieniowanie UV, z ekranem o wymiarach 360 × 380 mm dla lepszej wydajności w zbieraniu zanieczyszczeń. Wyposażony w ergonomiczny uchwyt z rotacją osiową, umożliwiający optymalne ustawienie i manewrowanie ramieniem odciągowym.
    W przypadku ramion o innych średnicach stosowany jest kaptur stożkowy, wykonany z metalu, z „obrotowym uchwytem”.

    Podstawa
    Brak podstawy. Ramię kończy się elastyczną rurą, łączącą się z systemem centralnym.

    Wspornik ścienny
    Wykonany z ocynkowanej rury stalowej. Zintegrowany z konstrukcją samonośną i ramieniem odciągowym.

    Wentylator wyciągowy (jeśli jest wymagany)
    Stal malowana na czarno, wirnik z łopatkami wygiętymi do przodu, silnik 230/400 V, 3 Ph, 50 Hz. IP55. IE3 dla mocy wyjściowych powyżej 0,55 kW.

    Ramię ssące FLEX-H (seria EH) w wersji z wentylatorem wymaga uzupełnienia o wspornik dla wentylatora wyciągowego z przyłączem ssącym.

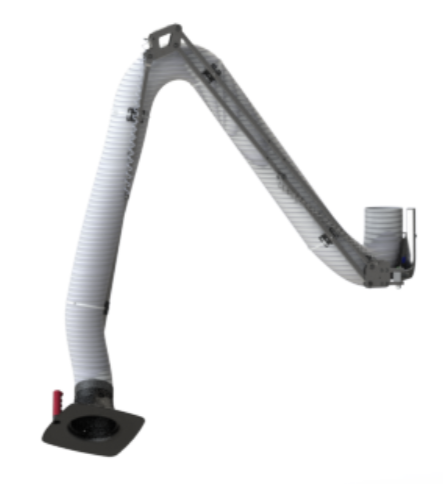

    Flex H Flex H

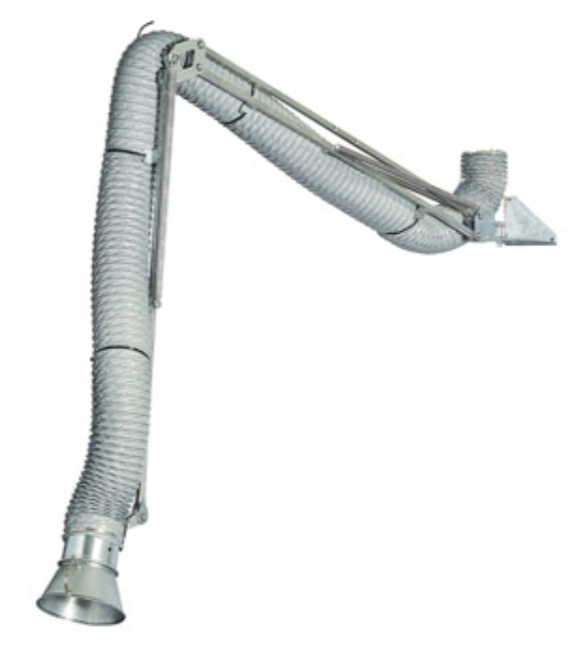

  •  EH ramię

    Ramię odciągowe FLEX-H w wersji ATEX
    Specjalna wersja ramienia odciągowego FLEX-H z serii EHX przeznaczona do ekstrakcji zanieczyszczeń w środowiskach potencjalnie wybuchowych (2014/34/UE ATEX II C.2 Strefa 1-21). Z kapturem ze stali ocynkowanej i elastycznym wężem antystatycznym.

     EH ramię

    Ramię odciągowe FLEX-H ze stali kwasoodpornej
    Specjalna wersja ramienia odciągowego FLEX-H z serii EHI przeznaczona do ekstrakcji agresywnych zanieczyszczeń oraz rekomendowana tam, gdzie wymagany jest wysoki poziom utrzymania higieny.

    Elastyczny wąż poliuretanowy. Wspornik, kaptur, sprężyny, pantografy oraz śruby i wkręty wykonane ze stali kwasoodpornej AISI 316.

  •  Kaptur do gorących oparów

    Kaptur do gorących oparów wykonany jest ze stali malowanej proszkowo. Ma eliptyczny kształt umożliwiający punktowe zbieranie zanieczyszczeń. Jest wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym.
    Kaptur jest montowany standardowo w następujących modelach ramion:
    - Ramiona odciągowe przemysłowe 4-PRO - seria EP ,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH.

    • Należy do grupy standardowych kapturów;
    • Idealny do miejscowego usuwania gorących oparów;
    • Kompatybilny z następującymi ramionami odciągowymi: 4-PRO (seria EP), 2-Edge (seria EG), teleskopowymi (seria EGT), półramionami (seria EPH), Flex-K (seria EK);
    • W kształcie ściętego stożka, z eliptycznym obszarem zbierania;
    • Konstrukcja ze stali ocynkowanej, malowanej na czarno;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
    Kaptur o wysokiej wydajności

    Kaptur o wysokiej wydajności, wykonany z tworzywa sztucznego odpornego na promieniowanie UV, z ekranem o wymiarach 360 × 380 mm dla lepszej wydajności w zbieraniu zanieczyszczeń. Wyposażony w ergonomiczny uchwyt z rotacją osiową umożliwiający optymalne ustawienie i manewrowanie ramieniem odciągowym.
    Kaptur o wysokiej wydajności jest standardowo montowany z następującymi rodzajami ramion:
    - Ramiona odciągowe 2-EDGE - seria EG,
    - Ramiona odciągowe Flex-K - seria EK,
    - Ramiona odciągowe Flex-J - seria EJ,
    - Ramiona odciągowe Flex-H - seria EH, tylko o średnicy 160 mm.

    • Należy do grupy kapturów standardowych;
    • Idealny do punktowego odsysania pyłu i oparów;
    • Kompatybilny z ramionami odciągowymi 2-Edge (seria EG), Flex-K (seria EK), Flex-J (seria EJ) Flex-H (seria EH) i 4-PRO z polipropylenu (seria EPP);
    • W kształcie ściętego stożka, z okrągłym obszarem zbierania, z szerokim rondem – dla optymalnego odsysania zanieczyszczeń; wyposażony w ergonomiczny uchwyt;
    • Konstrukcja z tworzywa sztucznego;
    • Dostępny tylko w średnicy 160 mm;
    • Dostępny w wariancie PP z polipropylenu;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.

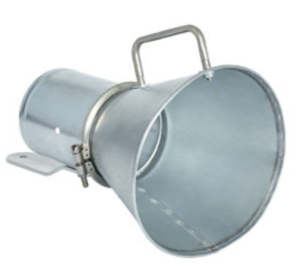

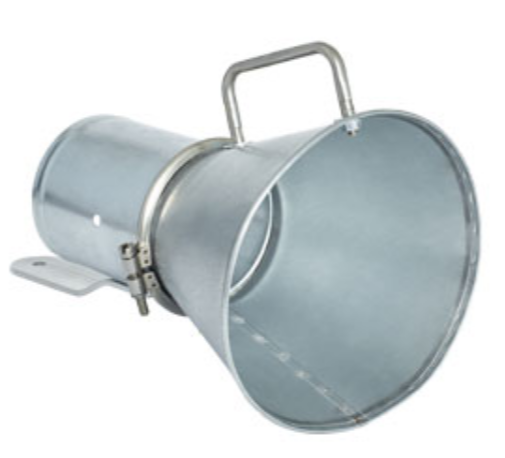

    Kaptur z obrotowym uchwytem

    Kaptur z obrotowym uchwytem, wykonany z metalu, z okrągłym obszarem zbierania. Jest standardowo montowany na ramionach odciągowych Flex-H z serii EH i Flex-J z serii EJ. Jest dostępny w średnicach 100-125 mm. Na zamówienie dostępny w średnicy 160 mm.

    • Należy do grupy kapturów standardowych;
    • Idealny do miejscowego odsysania wszelkiego rodzaju zanieczyszczeń;
    • Kompatybilny z ramionami odciągowymi Flex-H (seria EH) i Flex-J (seria EJ);
    • W kształcie ściętego stożka, z okrągłym obszarem zbierania;
    • Jest wyposażony w obrotowy uchwyt;
    • Konstrukcja metalowa;
    • Dostępny w średnicach 100–125 mm, a na życzenie również w średnicy 160 mm;
    • Dostępny w wariantach: antystatyczny i w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
    Akcesoria do kapturów

    Akcesoria do kapturów odciągowych Airbravo mogą stanowić dodatkowe wyposażenie lub mogą być fabrycznie zamontowane w kapturze.
    Zostały zaprojektowane w celu zoptymalizowania procesów odciągowych.

    Dostępne dla wszystkich wersji i wariantów ramion odciągowych. Oferowane akcesoria to:

    Przepustnica powietrza: zamontowana wewnątrz kaptura, służy do regulacji przepływu powietrza. Operator może ustawić natężenie przepływu za pomocą ręcznej dźwigni. Przepustnice powietrza w wersji standardowej są wykonane z tworzywa sztucznego. Do specjalistycznego zastosowania dostępne są wersje wykonane ze stali kwasoodpornej AISI 316 oraz wersje ATEX. Przepustnice powietrza, w przypadku całkowitego zamknięcia, gwarantują szczelność pomiędzy 95 a 99%.

    Kratka zabezpieczająca: zamontowana wewnątrz kaptura wyciągowego zapobiega przypadkowemu zasysaniu ciał obcych o dużych średnicach, mogących znaleźć się na powierzchni roboczej. Kratka zaprojektowana jest w sposób umożliwiający dodatkowe zamontowanie zestawu oświetleniowego.

    Zestaw oświetleniowy LED: przydatny do oświetlania powierzchni roboczej i źródła zanieczyszczenia umieszczonego pod kapturem. Zestaw oświetleniowy LED jest wyposażony w zintegrowaną kratkę zabezpieczającą.

    • Przepustnica ręczna w wykonaniu z tworzywa sztucznego lub stali kwasoodpornej jest dostępna dla wszystkich typów kapturów Airbravo;
    • Metalowe kratki zabezpieczające i zestawy oświetleniowe dostępne są wyłącznie dla standardowych kapturów;
    • Akcesoria dostępne są w różnych średnicach, w zależności od wymiarów ramion.
     przepustnica automatyczna

    Przepustnica automatyczna z napędem silnikowym służy do wyłączania ssania w przerwie roboczej. Dzięki przyciskowi umieszczonemu na panelu sterowania można rozpocząć zasysanie wraz z otwarciem przepustnicy i zatrzymać je wraz z zamknięciem przepustnicy po wykonaniu pracy.

    • Przepustnica automatyczna z napędem silnikowym jest umieszczona między wentylatorem a podstawą ramienia odciągowego;
    • Uruchamiana jest za pomocą przycisku umieszczonego na panelu sterowania.
     Panel elektryczny Panel elektryczny wyposażony w elektrozawór zabezpieczający, pozwala, za pomocą włącznika zamontowanego na pokrywie, na uruchomienie jednostki ssącej i zestawu oświetleniowego, lub tylko jednostki ssącej.

    Dzięki przyciskowi operator może włączyć wentylator i rozpocząć odsysanie. Za pomocą tego samego przycisku można również włączyć zestaw oświetleniowy. Lampa umieszczona wewnątrz kaptura oświetla obszar roboczy.

    • Panel elektryczny służy do uruchamiania wentylatora za pomocą umieszczonego włącznika. Możliwe jest równoczesne uruchamianie wentylatora razem z zestawem oświetleniowym;
    • Dostępny w wersji jedno- lub trójfazowej;
    • Napięcie zasilania silnika: 230 lub 400 V - 3 fazy - 50 Hz.
     Tłumik

    Tłumik do wentylatorów przemysłowych

    Tłumik do ramion odciągowych Airbravo służy do redukcji hałasu wytwarzanego przez wentylator.
    Pozwala obniżyć poziom hałasu o ± 3dB (A) dla wentylatorów przemysłowych i ± 6db (A) dla wentylatorów laboratoryjnych.

    • Instalowany pomiędzy wentylatorem a ramieniem odciągowym;
    • Zmniejsza hałas pochodzący z wentylatora dzięki materiałowi dźwiękochłonnemu, z którego jest wykonany;
    • Kompatybilny ze wszystkimi wentylatorami Airbravo;
    • Wykonany z materiału pochłaniającego dźwięk i pomalowanej na czarno blachy ocynkowanej.
     Wentylator

    Wentylatory przemysłowe i laboratoryjne: pełna gama do każdego zastosowania.
    Dostosowane dla każdego rodzaju ramienia odciągowego, maszyny czy stołu filtrującego. Wentylatory Airbravo są dostępne w różnych opcjach w zależności od potrzeb.

    • Szeroka gama modeli o różnych mocach i wytwarzanych przepływach powietrza;
    • Kompatybilny ze wszystkimi ramionami odciągowymi Airbravo;
    • Silniki: 230/400 V - 3 fazy - 50 Hz - IP55 Klasa F;
    • Klasa efektywności: IE2 lub IE3 (zgodnie z obowiązującymi przepisami);
    • Mogą być zainstalowane osobno na oddzielnym wsporniku;
    • Dostarczane z elementem mocującym;
    • Dostępne wersje specjalne, ATEX, ze stali kwasoodpornej AISI 316, w wersji przeciwiskrowej;
    • Dostępne na zamówienie dla określonych wariantów modeli ramion odciągowych.

    Modele_wentylatorów_Airbravo.pdf

     Wspornik podłogowy

    Wspornik podłogowy do ramion odciągowych

    Rozwiązanie umożliwiające zamontowanie ramienia odciągowego w dowolnym miejscu.

    Dzięki szerokiej gamie wsporników pionowych Airbravo każdy rodzaj ramienia odciągowego lub przedłużenia wysięgnika można zainstalować obok stanowiska roboczego z dala od ścian. Wsporniki pionowe są dostępne dla każdego rodzaju ramienia odciągowego, dla modeli przemysłowych i laboratoryjnych.
    Wsporniki zostały zaprojektowane w celu zapewnienia pełnej funkcjonalności i maksymalnego wykorzystania roboczego ramion odciągowych.

    • Szeroka gama wsporników podłogowych do różnych zastosowań, kompatybilnych z każdym rodzajem ramion odciągowych Airbravo;
    • Na jednym wsporniku można zainstalować maksymalnie 2 ramiona odciągowe (w zależności od modelu);
    • Konstrukcja z rur stalowych malowanych;
    • Dostępne w wersjach: ATEX, INOX, w wykonaniu ze stali kwasoodpornej AISI 316.

    Rodzaje_wsporników_do_ramion_odciągowych_Airbravo.pdf

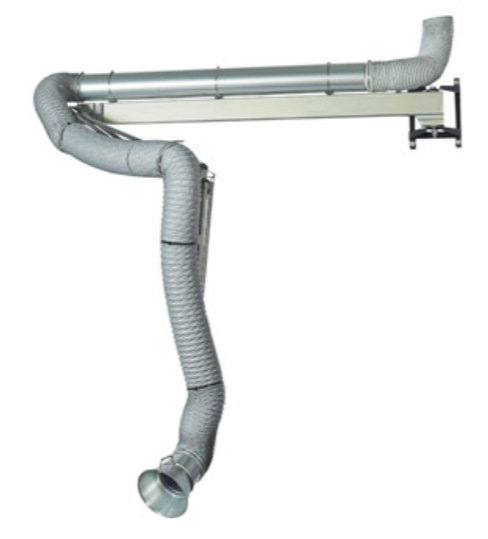

    Przedłużenie wysięgnika EHB Przedłużenie wysięgnika ramienia odciągowego, seria EHB: lekkie i poręczne rozwiązanie umożliwiające zwiększenie zasięgu działania ramienia odciągowego FLEX-H (seria EH).

    Przedłużenie odciągowe serii EHB składa się ze stalowego profilu przymocowanego zawiasami do wspornika ściennego, wspierającego sztywną rurę centralną z ramieniem.

    Połączenie z kanałem odciągowym wykonane jest za pomocą elastycznych węży. Ramię odciągowe mocowane jest do przedłużenia wysięgnika.

    • Możliwość zwiększenia zasięgu ramienia odciągowego z 1 do 4 metrów, co daje całkowite przedłużenie do 9 metrów;
    • Przedłużenie EHB jest kompatybilne wyłącznie z ramieniem odciągowym FLEX-H (seria EH);
    • Dostępne w wersjach: standardowej, ATEX II 2_DG, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Dostępne średnice: 100, 125, 160 mm.
