Mikrobioreaktor BIOLECTOR XT

|||

Wysokowydajny mikrobioreaktor BioLector XT umożliwia ocenę biomasy, fluorescencji i innych kluczowych parametrów hodowli w warunkach tlenowych i beztlenowych w czasie rzeczywistym — w celu szybkiego uzyskania głębokiego wglądu w rozwój bioprocesu.

Skonstruowany w oparciu o innowacyjną technologię BioLector Pro, mikrobioreaktor BioLector XT wykorzystuje 48-dołkowe płytki do mikromiareczkowania (MTP) w standardowym formacie zgodnym z ANSI/SLAS (SBS) i działa online, w sposób nieinwazyjny, ze wstępnie skalibrowanymi czujnikami optycznymi.

48-dołkowe płytki do mikromiareczkowania (MTP) jednorazowego użytku umożliwiają pomiar online biomasy, fluorescencji, wartości pH i nasycenia tlenem fazy ciekłej (DO), podczas gdy opatentowana technologia mikroprzepływowa umożliwia równoczesną kontrolę pH i zasilanie / odżywianie hodowli.

Opcjonalny moduł mikrofluidyczny (mikroprzepływowy) eliminuje konieczność manualnej obsługi płynów — nie są wymagane przewody / pipety, ponieważ wszystko jest częścią gotowej do użycia płytki wysterylizowanej promieniowaniem gamma.

Innowacyjna pokrywa dostarczania gazów / głowica gazująca umożliwia prowadzenie eksperymentów wsadowych z zasilaniem w warunkach beztlenowych: obniża zużycie gazu i działa jak hermetyczna komora beztlenowa, której można używać z modułem mikroprzepływowym, wykluczając potrzebę stosowania namiotów beztlenowych. Gazoszczelna pokrywa dostarcza 0-100% O₂ wspierając hodowlę beztlenowców i tlenowców oraz ułatwiając odżywianie hodowli i kontrolę pH w poszczególnych reaktorach.

Zastrzeżona konstrukcja płytki mikrotitracyjnej "plug and play" umożliwia pomiar kinetyki wzrostu biomasy w czasie rzeczywistym, równocześnie z 32 lub 48 hodowli, konfigurowanie różnych strategii odżywiania (wsadowych, dawkowych, bolusowych, ciągłych), elastyczną kontrolę procesową pH, wytrząsania, temperatury i podawania gazów.

  • Charakterystyka produktu

    Bioreaktor BIOLECTOR XT to wysokowydajne urządzenie umożliwiające prowadzenie hodowli mikroorganizmów w warunkach tlenowych i beztlenowych, skonstruowane w sposób umożliwiający kontrolę bioprocesu i jego optymalny przebieg, poprzez pomiar i regulację parametrów, takich jak biomasa, wartość pH, stężenie rozpuszczonego tlenu i intensywność fluorescencji różnych fluoryzujących cząsteczek lub białek.

    BioLector XT wykorzystuje 48-dołkowe płytki do mikromiareczkowania (MTP) w standardowym formacie, co daje możliwość automatyzacji. Kontrolowane są takie parametry środowiskowe jak: temperatura, skład i przepływ gazu oraz prędkość wytrząsania.
    Wygenerowane online dane zapewniają szczegółowy wgląd w (bio-)proces już w trakcie jego trwania, odpowiednią kontrolę parametrów hodowli i screening/optymalizację szczepu.

    Zasada działania

    • BioLector XT umożliwia screening parametrów bioprocesów czy szczepów drobnoustrojów:
         - poprzez pomiar online ważnych parametrów procesu (biomasa, wartość pH, DO, fluorescencja),
         - dane są przesyłane do oprogramowania BioLection działającego na zewnętrznym komputerze PC,
    • Specjalnie zaprojektowane płytki do mikromiareczkowania: płytka FlowerPlate i płytka Round Well,
    • BioLector XT dokonuje pomiarów biomasy (poprzez detekcję światła rozproszonego) i intensywności fluorescencji w bulionie fermentacyjnym przez przezroczyste dno MTP,

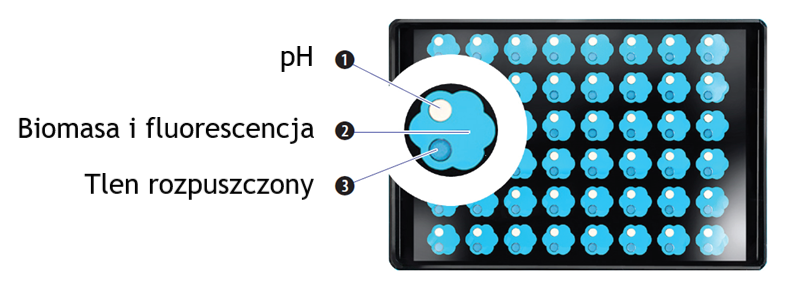

    • Plamy fotoaktywnego polimeru (optody) na dnie każdej studzienki hodowlanej pozwalają na wykrycie wartości pH i stężenia DO w fazie ciekłej:
      - pobudzane emitowanym światłem o określonej długości fali,
      - w zależności od stężenia jonów hydroniowych lub tlenu w bulionie hodowlanym, padające światło ulega przesunięciu fazowemu.
    • Można zastosować szeroką gamę modułów filtrujących, aby wybrać długość fali wymaganą do pomiaru określonych parametrów hodowli:
      - do sześciu różnych modułów filtrujących może być używanych jednocześnie.

    obraz 1

  • Specyfikacje

    ParametrWartość
    Format płytki   48 lub 32 reaktorów
    16 stanowisk (dołków) zasilających
    Objętość 800 – 2400 μL (w zależności od rodzaju płytki mikrotitracyjnej)
    Temperatura 10 - 50°C
    (min. temp. 8 °C poniżej temperatury otoczenia)
    Warunki wytrząsania 3 mm skok wytrząsarki
    Częstotliwość wytrząsania 100 rpm – 1500 rpm
    Kalibracja Płytki wstępnie skalibrowane
    Zakres pomiarowy pH

    ~5,0 – 7,5 lub
    ~4 – 6 (moduł z niskim pH)
    z odchyleniem < 0,1
    Szersze zakresy z mniejszą dokładnością
    Zakres pomiarowy DO 0 – 100% nasycenia tlenem*
    *100% odpowiada poziomowi DO osiągniętemu podczas dopływu 100% O₂ bez zużycia O₂
    Kontrola pH Kwasem lub/i zasadą
    Tryb aplikacji Zastosowanie jednorazowe

    Pomiary optyczne
    Konfiguracja filtrów do 6 różnych filtrów
    Filtry preinstalowane Biomasa, Ryboflawina, pH, DO
    Długości fal 365 nm – 800 nm
    Czas odczytu MTP ~1,8 min/parametr/z 32 dołków
    ~2,7 min/parametr/z 48 dołków
    w zależności od mierzonego parametru i częstotliwości wytrząsania

    Pomiar światła rozproszonego*1

    Przykłady:

    E. coli w FlowerPlate

    E. coli w płytce mikrofluidacyjnej

    Rozdzielczość > 50 NTU, przy gęstości wyższej niż 500 NTU: 10% mierzonej wartości

    (MTP-48-xxxx), 1 – 250 OD600 *2, (37 °C, 1000 μL, 800 rpm)

    (MTP-MF32-xxxx), 2 – 250 OD600 *2, (37 °C, 1000 μL, 800 rpm)

    *1 Detekcja światła rozproszonego zależy od: częstotliwości wytrząsania, objętości wypełnienia dołka, typu płytki mikrotitracyjnej, wielkości i kształtu cząstek mikroorganizmów i składników pożywki.

    *2 Określane jako trzykrotność; rozdzielczość jest podana, gdy różnica między średnimi arytmetycznymi wartości jest większa niż trzykrotność większego odchylenia standardowego.

    Dane techniczne
    Wymiary - Mikrobioreaktor BioLector XT:

    Szerokość: 795 mm
    Wysokość: 541 mm
    Głębokość: 514 mm
    Wymiary - dodatkowy układ sterowania zaworem (VCU): Szerokość: 685 mm
    Wysokość: 360 mm
    Głębokość: 502 mm
    Waga - Mikrobioreaktor BioLector XT:: Ok. 58 kg
    włączając moduł MF: 61 kg
    Waga - dodatkowy układ sterowania zaworem (VCU): Ok. 44 kg
    Zasilanie: 100 - 240 VAC
    Max. Moc wyjściowa: 400 W mikrobioreaktor BioLector XT
    Moc znamionowa VCU: 120 W
    Interfejs: Ethernet
    Warunki otoczenia: 15 – 25 °C, max. < 80 % rH (bez kondensacji)
    Automatyzacja Mikrobioreaktor BioLector XT można zintegrować ze zrobotyzowanymi modułami do obsługi cieczy

    PŁYTKI MIKROTITRACYJNE (DO MIKROMIARECZKOWANIA)
    PŁYTKA FLOWERPLATE (dołki w kształcie kwiatka)
    • 48 dołków (stanowisk) do hodowania
    • Objętość napełniania: 800 – 1900 μL (zależna od rpm)
    • Wysokie OTR i wysokie kLa
    ROUND WELL PLATE (okrągłe dołki)
    • 48 dołków (stanowisk) do hodowania
    • Objętość napełniania: 1000 – 2400 μL (zależna od rpm)
    • Niższy OTR i słabsza siła ścinająca
    PŁYTKA MIKROFLUIDYCZNA (MIKROPRZEPŁYWOWA)
    • Dostępna zarówno jako FlowerPlate, jak i Round Well Plate,
    • 32 dołków do hodowania kontrolowanych przez 16 dołków zasilających,
    • Maksymalna objętość napełnienia dołków zasilających: 1800 μL (FlowerPlate) oraz 2000 μL (Round Well Plate),
    • Objętość napełniania dołków hodowlanych taka sama jak w płytce 48-dołkowej.

    budowa pokrywy dostarczającej gazy

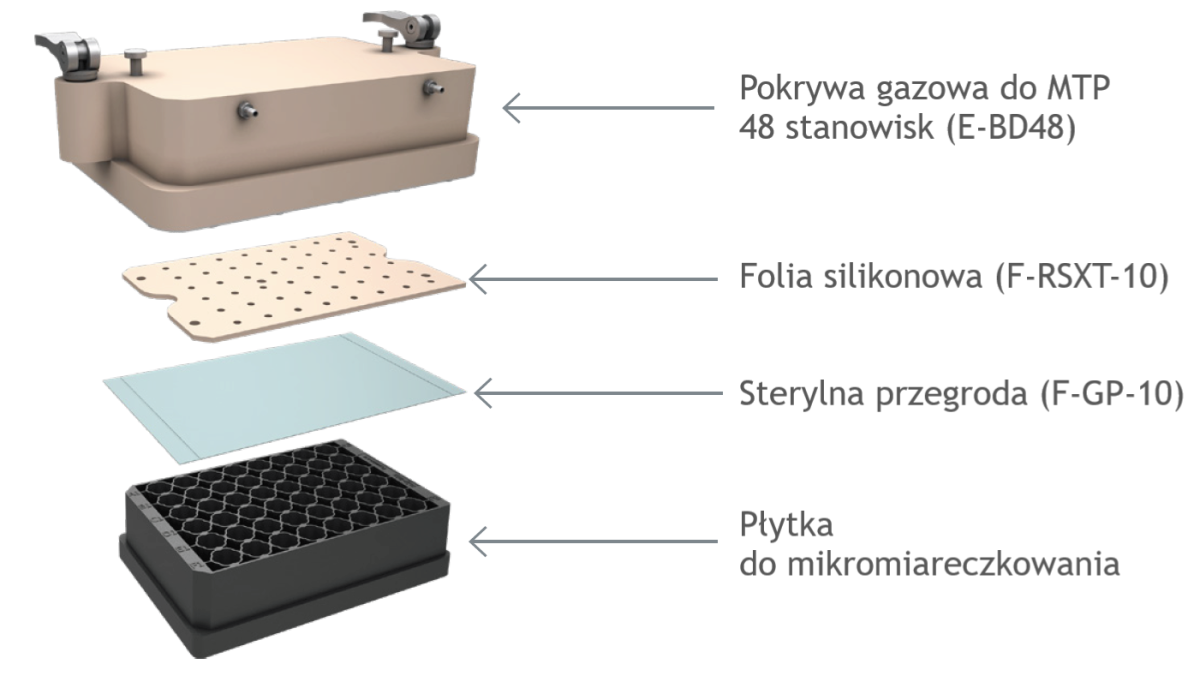

    Budowa pokrywy 1

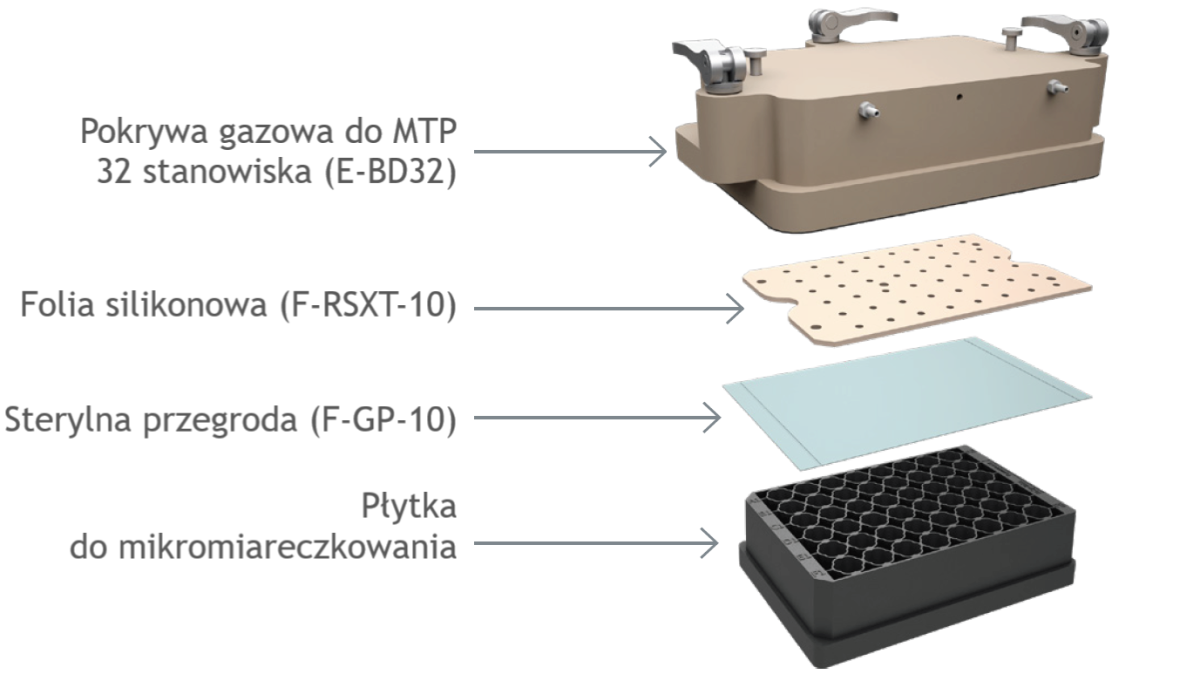

    Budowa pokrywy 2

  • Moduły opcjonalne

    Nr katalogowyModułZastosowanieDodatkowa funkcjonalnośćUwagi
    E-MFXT Moduł mikrofluidyczny Kontrola zasilania i pH Aktywna kontrola pH wyzwalana sygnałami online i ciągłe odżywianie hodowli - do dwóch roztworów Tylko z płytkami mikroprzepływowymi (MTP)
    E-O2XT-100 Moduł regulacji zwiększonego stężenia O2 Hodowla w atmosferze wzbogaconej w O2 Kontrola atmosfery gazowej: 21 – 100 % O2
    E-O2XT-25 Moduł regulacji obniżonego stężenia O2 Hodowla w atmosferze o zredukowanym stężeniu O2, warunki mikroaerofilne Kontrola atmosfery gazowej: 1 – 21 % O2 Używać wyłącznie z N2
    E-CO2XT-12 Moduł regulacji zwiększonego stężenia CO2 Hodowla w kontrolowanej atmosferze CO2 Kontrola atmosfery gazowej: 0 – 12 % CO2
    E-AN-300 Moduł hodowli beztlenowej Fermentacja w warunkach ściśle beztlenowych
    + kontrolowany niski przepływ gazu

    Dostarczanie 100% czystego N2 - umożliwia hodowlę
    organizmów w warunkach beztlenowych

    		 Współpracuje ze standardowym 48-dołkowym MTP i 32-dołkowym MTP w trybie mikroprzepływowym (zasilanie)
    E-OP-501-599 Moduł do pomiaru fluorescencji Pomiar dodatkowych fluorescencji w mikrobioreaktorze
    BioLector XT    		 Pomiary przy dodatkowych długościach fali Dostępne są niestandardowe moduły filtrujące
    E-OP-524 Sensor niskiego pH Hodowla drożdży, Lactobacillus sp., grzybów i nie tylko Pomiar niskich wartości pH, zakres 4 – 6 Możliwość aktualizacji na miejscu
    E-OP-9xx Laptop do systemu BioLector Laptop do analizy danych Analiza danych i wizualizacja na oddzielnym komputerze

    Wszystkie moduły opcjonalne są kompatybilne z mikrobioreaktorem BioLector / Można łączyć wszystkie opcjonalne moduły w jednym urządzeniu.
