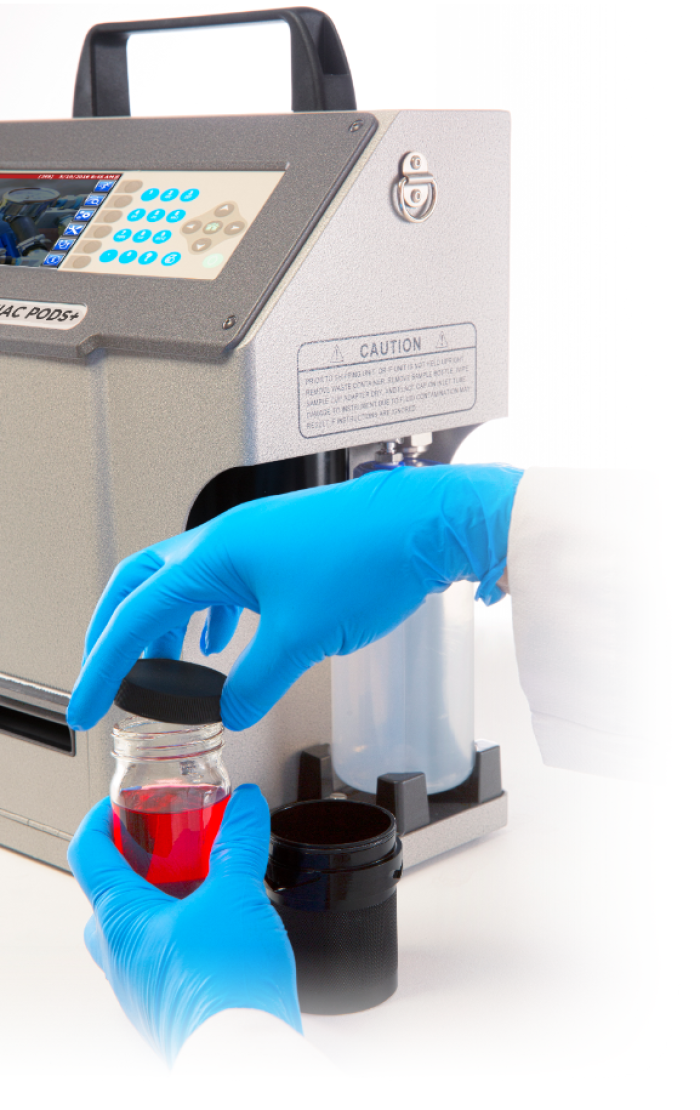

Licznik cząstek w cieczach HIAC PODS+

||||

HIAC PODS+ to przenośny licznik cząstek oferujący natychmiastową (w czasie krótszym niż 60 sekund) analizę zanieczyszczeń cieczy: wody, glikoli, cieczy hydraulicznych, olejów, paliw, estrów fosforanowych. Służy konserwacji predykcyjnej: pozwala unikać zagrożeń związanych z zanieczyszczeniem cieczy, uszkodzeniem urządzeń, kosztownymi naprawami i przestojami. Może mierzyć płyny o niskiej i wysokiej lepkości (od 1 do 425 cST) i raportować wynik zgodnie z normami ISO 4406, NAS 1638 oraz SAE AS 4059.

Produkt niedostępny. Zapewniamy pełną obsługę serwisową i kalibracyjną urządzenia.

  • Charakterystyka produktu

    Przenośny licznik cząstek do analizy zanieczyszczeń stałych w płynach hydraulicznych, paliwach, olejach, glikolu i w wodzie.

    • Wbudowana pompa dla pełnej swobody mobilności i zastosowania zarówno w laboratorium, jak i w procesie (on-line),
    • Kalibracja ISO 11171 dla pełnej zgodności z najwyższymi standardami jakościowymi,
    • Zakres lepkości aż do 424 cSt dla możliwie najszerszego spektrum zastosowań: od wody, przez glikol, benzyny, po oleje syntetyczne i mineralne,
    • Tryb pracy FilterCard – automatyczne określanie klasy czystości oleju w procesach filtracji wraz z alarmowaniem o osiągnięciu założonego poziomu czystości dla ułatwienia pracy operatorowi,
    • Oszczędza czas użytkownika raportując wynik według dostępnych standardów: ISO, NAS, SAE, NAVAIR, DEFSTAN, GOST, ASTM, User-specified, Counts/ml, Raw counts.

  • Korzyści

    Szybkie wyniki w punkcie użytkowania
    Szybka analiza zanieczyszczeń cieczy w czasie krótszym niż 60 sekund. Możliwość przechowywania w pamięci do 500 wyników. Łatwe przenoszenie instrumentu z jednego punktu poboru próbek do drugiego. Bezpośrednie raporty – bez konieczności zabierania próbek do laboratorium.

    Łatwa obsługa
    Do obsługi HIAC PODS+ nie jest wymagane szkolenie. Wystarczy jeden przycisk, by wykonać testy i otrzymać dane.

    Możliwość pobierania próbek z wielu cieczy (paliwa, oleje, woda i glikole) i raportowania według wielu standardów z tej samej próbki
    Próbkowanie on-line lub ręczne, zakres lepkości aż do 424 cSt, 9 kanałów pomiarowych. Licznik raportuje wynik według ISO 4406, NAS 1638, testów zdefiniowanych przez użytkownika, standardów liczenia cząstek MTD, ACFTD oraz ISO11171.

    Dokładność, niezawodność i jakość

    Określanie stanów maszyn i rozwiązywanie ewentualnych problemów, zanim nastąpi awaria. Dokładne, laboratoryjne wyniki otrzymywane w punkcie użytkowania.     		 hiac pods

  • Specyfikacje

    ParametrWartość
    Liczba kanałów pomiarowych 9
    Rozmiary kanałów ISO-MTD: 4, 6, 10, 14, 21, 25, 30, 50, 70 μm
    ACFTD: 5, 10, 15, 20, 25, 30, 40, 50, 100 μm
    Natężenie przepływu 15, 30 i 50 mL/min, stałe natężenia przepływu
    Źródło światła Laser klasy 3B, od 775 do 810 nm, maksymalnie 5 mW
    Kalibracja ISO-MTD dla 5606
    ISO-MTD dla 5606, oparta o ISO-11171:2010
    ISO-MTD dla glikolu
    PSL Spheres dla wody
    ACFTD dla 5606
    Skuteczność zliczania Spełnia wymogi JIS B9925:1997

    Błąd koincydencji, limit stężenia

    		 5% koincydencji przy 40.000 cząstek/mL (zgodnie z ISO-11171:2010)
    Objętość próbki Od 5 mL do 50 mL, programowalna
    Zakres temperatury cieczy Od 0 do 90°C, przy temperaturze otoczenia 25°C
    Zakres lepkości
    • Od 1 do 425 cSt - przy zewnętrznym źródle zasilania powietrzem, pod ciśnieniem 6,9 bar,
    • Od 1 do 150 cSt - przy wbudowanej pompie.
    Materiały użyte przy konstrukcji części, mające kontakt z próbką Stal nierdzewna, chromowany mosiądz, szafir, PEEK, PTFE, FFKM i LDPE
    Standardy raportowania ISO 4406: 1999
    NAS 1638
    SAE AS4059
    NAVAIR 01-1A-17
    DEFSTAN 91-91
    GOST 17216-2001
    ASTM D7619-12
    User-specified
    Counts/mL
    Raw counts
    Bufor pamięci 3.000 próbek
    Wymiary

    głęb. 20,3 cm

    szer. 32,0 cm

    wys. 42,5 cm
    Waga PODS+: 9,2 kg
    PODS+ z czujnikiem wilgotności: 9,6 kg
    Komunikacja
    • Wejście: Ethernet 10/100M-Bit, porty USB klient i host (USB 2.0), RS232 i port I/O - kontrola pompy i alarmy,
    • Wyjście: pdf, tsv na USB, obsługa protokołu Modbus poprzez Ethernet i port komunikacyjny RS232
    Tryb pracy z próbką ręczną
    • Sposób podawania próbek: komora ciśnieniowa dla butelek z próbkami,
    • Wewnętrzne źródło zasilania powietrzem: wbudowana sprężarka do 2,7 bar (dla cieczy o lepkości do 150 cSt),
    • Zewnętrzne źródło zasilania powietrzem: system Clean Dry Air (CDA) do 7,6 bar (wymagany dla płynów o lepkości powyżej 150 cSt),
    • Objętość tarowa: od 5 mL do 50 mL w przyrostach 1 mL.
    Tryb pracy on-line
    • Sposób podawania próbek: Adapter ciśnieniowy on-line,
    • Ciśnienie płynu: od 2,7 do 344,7 bar,
    • Objętość tarowa: od 5 mL do 999 mL w przyrostach 1 mL,
    • Liczba próbek: od 0 do 500 programowalnych, przy czym 0 jest stałe,
    • Filter Mode Run - automatyczne określanie klasy czystości cieczy w procesach filtracji wraz z alarmowaniem o osiągnięciu założonego poziomu czystości.
    Zasilanie
    • Akumulator litowo-jonowy
    • Czas pracy: 6 godzin ciągłego pobierania próbek, z 3 minutami przerwy na drukowanie wyników,
    • Czas ładowania: 4 godziny,
    • Gniazdo DC: 24 VDC, maksimum 2,5 A,
    • Zasilacz sieciowy: uniwersalny 100–240 VAC, 50–60 Hz, 90 W.
    Środowisko (warunki otoczenia)
    • Temperatura robocza: od 0°C do 50°C temperatury otoczenia. Praca na zewnętrznym zasilaniu (podczas ładowania akumulatora) - maksymalnie 40° C,
    • Temperatura przechowywania: od -40° C do +70° C,
    • Wilgotność względna: od 20% do 95%, bez kondensacji.
    Zakres dynamiczny w wodzie
    • 1,3 μm – 100 μm
    • W tym zakresie użytkownik może przyporządkować rozmiar cząstek do dziewięciu dostępnych rozmiarów kanałów. Minimalny przyrost wielkości między kanałami wynosi 0,1 μm.

  • Akcesoria

    w zestawie

    Numer katalogowyOpis
    701238 Instrukcja obsługi
    SA000066-01 Szczotki do czyszczenia kuwety przepływowej - 2 szt.
    VP624002 Zasilacz 24 VDC
    VP623501 Kabel zasilający 115 VAC; dł. 183 cm
    VP633001 Ręczna pompa do prób ciśnieniowych
    VP760000 Butla CO2; 118,3 ml; stalowa (2)
    460511 Papier do drukarki
    SA000008-01 Adapter on-line
    VP214809 Złączka 1/8" NPT
    VP104400 Butelka na próbki - plastikowa (10) 120 mL, o głębokości 2.8”, średnicy 2”
    SA000197-01 Walizka transportowa z: wysuwanym uchwytem przedłużającym, 4 kołami poliuretanowymi ze łożyskami ze stali nierdzewnej, automatycznym zaworem wyrównywania ciśnienia
    VP784006 Klucz spustowy (1/8")
    2087044GP Oprogramowanie PODS
    VP753400 Pasek na ramię; szer. 2”
    VP350000 Wąż wysokociśnieniowy: 630 bar, 40”, ze złączami Mini-mess

    Opcjonalnie

    Numer katalogowyOpis
    VP760000 Butla CO2; 118,3 ml; stalowa (dodatkowa)
    VP350001 Wąż wysokociśnieniowy, złącze Mini-mess, złącze 7/16 UNF
    460511 Papier do drukarki
    VP104400 Plastikowa butelka do próbek
    MP000066-02 Duży pojemnik na próbki, o głębokości 3.4” (standardowa głębokość pojemnika to: 2.8”)
    690-500-0056 Myjka ultradźwiękowa
    2087351-01 Sprężarka, zestaw
    CALPODS-ISO Kalibracja, całkowita zgodność z ISO11171
    EP096010 Interfejs szeregowy, kabel
