Półramię odciągowe (seria EPH)

Półramię – ramię odciągowe o zmniejszonych wymiarach, mające podobną wydajność i wytrzymałość, co ramię serii 4-PRO.
Nie posiada centralnego przegubu, dzięki czemu idealnie nadaje się do zastosowania w pomieszczeniach o niskich sufitach.
Konstrukcja samonośna z podwójnym pantografem.

Przeznaczone do pracy ciągłej w większości sektorów przemysłowych; dedykowane szczególnie do miejsc ze znacznie ograniczoną powierzchnią roboczą.
Idealne do wychwytywania ogólnych zanieczyszczeń (dymów spawalniczych, pyłu, oparów, gazu), o temperaturze do 90°C.

Dostępne w wersji standardowej do ogólnego zastosowania, w wersji ze stali kwasoodpornej AISI 316, w wersji ATEX, polipropylenowej i wysokotemperaturowej.

Może być montowane z przedłużeniami JIB, kanałami odciągowymi, wspornikami ściennymi lub sufitowymi.

Dostępne są specjalne kaptury do różnych zastosowań.

Model INDUSTRY jest dostępny w średnicach: 125 - 160 - 200 - 250 mm i długościach 1, 1,5 i 2 metry.
Model LABORATORY jest dostępny w średnicach: 100 i 125 mm i długościach 0,5 i 1 metr.

  • Kompaktowość i wydajność
    Funkcjonalne i efektywne rozwiązanie, które sprawdza się, gdy zachodzi konieczność użycia ramienia odciągowego ogólnego przeznaczenia, do intensywnego użytkowania, kompaktowego, o zmniejszonych wymiarach. Zalecane wszędzie tam, gdzie występuje ograniczenie powierzchni roboczej (niskie sufity).
    Półramię powstało na bazie doświadczeń nabytych przy produkcji ramienia odciągowego 4-PRO, dzięki czemu wyróżnia się wytrzymałością, wydajnością, wysoką jakością użytych materiałów i akcesoriów. Różni się od poprzednika tym, że dzięki swojej konstrukcji sprawdza się w miejscach, w których mobilność ramienia odciągowego jest ograniczona do półkola, ewentualnie pełnego koła (w zależności od przewidzianej instalacji).

    Funkcjonalność
    Półramię odciągowe jest idealne do wychwytywania ogólnych zanieczyszczeń (dymów spawalniczych, pyłu, oparów, gazu) w temperaturze do 90°C. Zalecane do częstego i długotrwałego użytkowania w większości sektorów przemysłowych, w miejscach ze znacznie ograniczoną przestrzenią roboczą.

    Mobilność
    Obrotowa podstawa umożliwia ruch ramienia po półkolu, którego promień zmienia się w zależności od kąta nachylenia pierwszego przegubu.
    Przegub znajdujący się przy kapturze wychwytowym umożliwia operatorowi precyzyjne ustawienie nad źródłem zanieczyszczeń i skuteczne wychwytywanie pyłów czy oparów, zanim zostaną rozproszone w środowisku.

    Półramię może być dostarczone z wentylatorem wyciągowym.

    Minimalna długość
    w mm

    Średnica rury
    mm

    Średnica podstawy
    mm

    Numer katalogowy
    Modele wiszące
    MODEL LABORATORYJNY
    500 100 125 EP2110
    1000 100 125 EP2210
    500 125 125 EP2112
    1000 125 125 EP2212
    MODEL PRZEMYSŁOWY
    1000 125 200 EP2213
    1000 160 200 EP2216
    1000 200 200 EP2220
    1000 250 200 EP2225
    1000 250 250 EP2226
    1500 125 200 EP2312
    1500 160 200 EP2316
    1500 200 200 EP2320
    1500 250 200 EP2325
    1500 250 250 EP2326
    2000 125 200 EP2412
    2000 160 200 EP2416
    2000 200 200 EP2420
    2000 250 200 EP2425
    2000 250 250 EP2426
  • ParametrWartość
    Średnica ramienia 100, 125, 160, 200, 250 mm
    Rodzaj ramienia ATEX,
    Do aplikacji w wysokich temperaturach,
    INOX AISI 316,
    Polipropylen,
    Standard.
    Rodzaj rury Rura sztywna
    Konstrukcja Podwójny pantograf
    Przepływ powietrza 250 Nm3/h,
    750 Nm3/h,
    1250 Nm3/h,
    2000 Nm3/h,
    3000 Nm3/h.
    Maksymalna temperatura pracy 90°C

    Długość ramienia

    500 mm,
    1000 mm,
    1500 mm,
    2000 mm.
    Przeguby 2
  • Półramię odciągowe
    Do zastosowań w miejscach, w których mobilność jest ograniczona do półokręgu (lub pełnego koła w zależności od planowanej instalacji). Ramię jest wykonane ze sztywnych lakierowanych rur stalowych. Jest to samonośna, aluminiowa konstrukcja z podwójnym pantografem balansowanym sprężynami.
    Wąż elastyczny, powlekany tkaniną PVC, temperatura robocza od -20°C do 90°C. Wzmocniony spiralą z drutu harmonicznego (niepalna klasa M1).

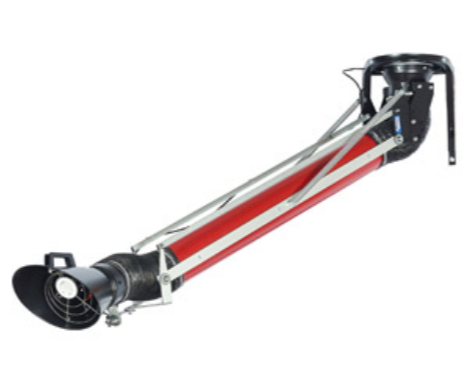

    Halfarm


    Kaptur
    W wersji standardowej kaptur do pracy w środowisku, w którym występują wysokie temperatury, wykonany jest ze stali malowanej proszkowo. Umieszczony na kapturze uchwyt pozwala operatorowi na precyzyjne i łatwe umieszczenie wyciągu nad źródłem zanieczyszczenia. Jego eliptyczny kształt jest idealny do punktowego zbierania zanieczyszczeń. Porusza się w dwóch osiach.

    Dostępne są także specjalne kaptury do określonych zastosowań.

    Podstawa
    Na obrotowym kołnierzu 360°, o średnicy 200 lub 250 mm dla modelu INDUSTRY, lub o średnicy 125 mm dla modelu LABORATORY.

    Wspornik ścienny
    Wspornik ścienny jest wykonany ze stalowej rury malowanej proszkowo na czarno. Posiada przyłącze w kilku podstawowych średnicach oraz kołnierz obrotowy. Przyłącze i kołnierz obrotowy nie są dostępne w wersji z wentylatorem wyciągowym.

    Wentylator wyciągowy (jeśli jest wymagany)
    Stal malowana na czarno, wirnik z łopatkami wygiętymi do przodu, silnik 220/400 V, 3 Ph, 50 Hz. IP55. IE3 dla mocy wyjściowych powyżej 0,55 kW.

  • WariantSeria
    Półramię odciągowe w wersji ocynkowanej: rury ocynkowane EP2 / G
    Półramię odciągowe w wersji średniotemperaturowej, do pracy w temperaturze do 200°C EP2 / T
    Półramię odciągowe w wersji z polipropylenu: z rurami i kapturem z polipropylenu EP2 / P
    Półramię odciągowe w wersji antystatycznej: wersja ocynkowana z oplotami masowymi EP2 / X
    Półramię odciągowe malowane na kolor wybrany przez klienta EP2 / O

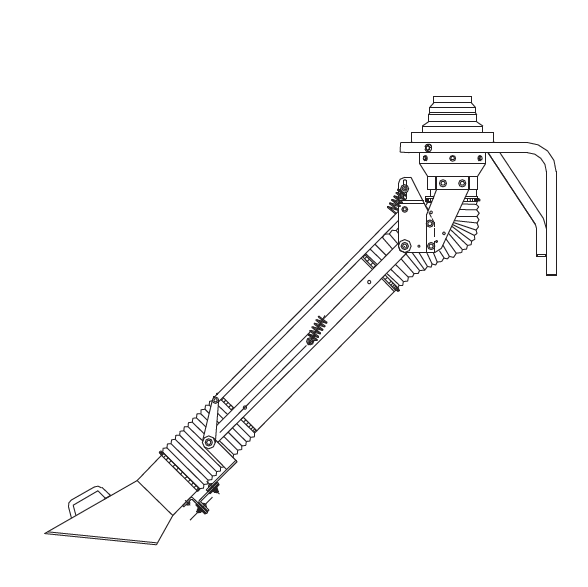

  • Półramię special

    Półramię odciągowe w wersji ATEX (seria EPX2)
    Specjalna wersja półramienia odciągowego z serii EPX2 przeznaczona do punktowego odciągu zanieczyszczeń, rekomendowana dla środowiska potencjalnie wybuchowego (2014/34/UE ATEX II C.2 Strefa 1-21).

    Półramię special

    Półramię odciągowe w wersji ze stali kwasoodpornej (seria EPI2)
    Specjalna wersja półramienia odciągowego z serii EPI2 przeznaczona do zastosowań, w których wymagane jest użycie urządzeń i systemów wykonanych wyłącznie ze stali kwasoodpornej, do ekstrakcji agresywnych zanieczyszczeń oraz rekomendowana tam, gdzie wymagany jest wysoki poziom higieny.

     Półramię special

    Półramię odciągowe w wersji z polipropylenu (seria EPP2)
    Specjalna wersja półramienia odciągowego z serii EPP2 – do ekstrakcji szczególnie agresywnych, niebezpiecznych oparów.

     Półramię special

    Półramię odciągowe – w wersji wysokotemperaturowej (seria EPU2)
    Specjalna wersja półramienia odciągowego z serii EPU2 – do ekstrakcji zanieczyszczeń w wysokich i bardzo wysokich temperaturach.



  •  Kaptur do gorących oparów

    Kaptur do gorących oparów wykonany jest ze stali malowanej proszkowo. Ma eliptyczny kształt umożliwiający punktowe zbieranie zanieczyszczeń. Jest wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym.
    Kaptur jest montowany standardowo w następujących modelach ramion:
    - Ramiona odciągowe przemysłowe 4-PRO - seria EP ,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH.

    • Należy do grupy standardowych kapturów;
    • Idealny do miejscowego usuwania gorących oparów;
    • Kompatybilny z następującymi ramionami odciągowymi: 4-PRO (seria EP), 2-Edge (seria EG), teleskopowymi (seria EGT), półramionami (seria EPH), Flex-K (seria EK);
    • W kształcie ściętego stożka, z eliptycznym obszarem zbierania;
    • Konstrukcja ze stali ocynkowanej, malowanej na czarno;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
    Kaptur do pyłów i oparów

    Kaptur do pyłów i oparów - okrągły, wykonany z aluminium, wyposażony w uchwyt pozwalający operatorowi ustawić kaptur w odpowiedniej pozycji i łatwo manewrować ramieniem odciągowym. Montowany w ramionach odciągowych na życzenie. Kompatybilny z następującymi modelami ramion:
    - Ramiona odciągowe 4-PRO - seria EP,
    - Ramiona odciągowe 2-EDGE - seria EG,
    - Teleskopowe ramiona odciągowe - seria EGT,
    - Półramiona odciągowe - seria EPH,
    - Ramiona odciągowe - Flex-K - seria EK.

    • Należy do grupy standardowych kapturów;
    • Zalecany do miejscowego odsysania pyłów i oparów;
    • W kształcie ściętego stożka, z okrągłym obszarem zbierania;
    • Konstrukcja metalowa;
    • Dostępny w średnicach: 100 mm, 125 mm, 150 mm, 160 mm, 200 mm, 250 mm;
    • Dostępny w wariantach: antystatyczny, ATEX, w wykonaniu ze stali kwasoodpornej AISI 316;
    • Może być wyposażony w przepustnicę powietrza, kratkę zabezpieczającą, zestaw oświetleniowy.
    Akcesoria do kapturów

    Akcesoria do kapturów odciągowych Airbravo mogą stanowić dodatkowe wyposażenie lub mogą być fabrycznie zamontowane w kapturze.
    Zostały zaprojektowane w celu zoptymalizowania procesów odciągowych.

    Dostępne dla wszystkich wersji i wariantów ramion odciągowych. Oferowane akcesoria to:

    Przepustnica powietrza: zamontowana wewnątrz kaptura, służy do regulacji przepływu powietrza. Operator może ustawić natężenie przepływu za pomocą ręcznej dźwigni. Przepustnice powietrza w wersji standardowej są wykonane z tworzywa sztucznego. Do specjalistycznego zastosowania dostępne są wersje wykonane ze stali kwasoodpornej AISI 316 oraz wersje ATEX. Przepustnice powietrza, w przypadku całkowitego zamknięcia, gwarantują szczelność pomiędzy 95 a 99%.

    Kratka zabezpieczająca: zamontowana wewnątrz kaptura wyciągowego zapobiega przypadkowemu zasysaniu ciał obcych o dużych średnicach, mogących znaleźć się na powierzchni roboczej. Kratka zaprojektowana jest w sposób umożliwiający dodatkowe zamontowanie zestawu oświetleniowego.

    Zestaw oświetleniowy LED: przydatny do oświetlania powierzchni roboczej i źródła zanieczyszczenia umieszczonego pod kapturem. Zestaw oświetleniowy LED jest wyposażony w zintegrowaną kratkę zabezpieczającą.

    • Przepustnica ręczna w wykonaniu z tworzywa sztucznego lub stali kwasoodpornej jest dostępna dla wszystkich typów kapturów Airbravo;
    • Metalowe kratki zabezpieczające i zestawy oświetleniowe dostępne są wyłącznie dla standardowych kapturów;
    • Akcesoria dostępne są w różnych średnicach, w zależności od wymiarów ramion.
     przepustnica automatyczna

    Przepustnica automatyczna z napędem silnikowym służy do wyłączania ssania w przerwie roboczej. Dzięki przyciskowi umieszczonemu na panelu sterowania można rozpocząć zasysanie wraz z otwarciem przepustnicy i zatrzymać je wraz z zamknięciem przepustnicy po wykonaniu pracy.

    • Przepustnica automatyczna z napędem silnikowym jest umieszczona między wentylatorem a podstawą ramienia odciągowego;
    • Uruchamiana jest za pomocą przycisku umieszczonego na panelu sterowania.
     Panel elektryczny Panel elektryczny wyposażony w elektrozawór zabezpieczający, pozwala, za pomocą włącznika zamontowanego na pokrywie, na uruchomienie jednostki ssącej i zestawu oświetleniowego, lub tylko jednostki ssącej.

    Dzięki przyciskowi operator może włączyć wentylator i rozpocząć odsysanie. Za pomocą tego samego przycisku można również włączyć zestaw oświetleniowy. Lampa umieszczona wewnątrz kaptura oświetla obszar roboczy.

    • Panel elektryczny służy do uruchamiania wentylatora za pomocą umieszczonego włącznika. Możliwe jest równoczesne uruchamianie wentylatora razem z zestawem oświetleniowym;
    • Dostępny w wersji jedno- lub trójfazowej;
    • Napięcie zasilania silnika: 230 lub 400 V - 3 fazy - 50 Hz.
     Tłumik

    Tłumik do wentylatorów przemysłowych

    Tłumik do ramion odciągowych Airbravo służy do redukcji hałasu wytwarzanego przez wentylator.
    Pozwala obniżyć poziom hałasu o ± 3dB (A) dla wentylatorów przemysłowych i ± 6db (A) dla wentylatorów laboratoryjnych.

    • Instalowany pomiędzy wentylatorem a ramieniem odciągowym;
    • Zmniejsza hałas pochodzący z wentylatora dzięki materiałowi dźwiękochłonnemu, z którego jest wykonany;
    • Kompatybilny ze wszystkimi wentylatorami Airbravo;
    • Wykonany z materiału pochłaniającego dźwięk i pomalowanej na czarno blachy ocynkowanej.
     Wentylator

    Wentylatory przemysłowe i laboratoryjne: pełna gama do każdego zastosowania.
    Dostosowane dla każdego rodzaju ramienia odciągowego, maszyny czy stołu filtrującego. Wentylatory Airbravo są dostępne w różnych opcjach w zależności od potrzeb.

    • Szeroka gama modeli o różnych mocach i wytwarzanych przepływach powietrza;
    • Kompatybilny ze wszystkimi ramionami odciągowymi Airbravo;
    • Silniki: 230/400 V - 3 fazy - 50 Hz - IP55 Klasa F;
    • Klasa efektywności: IE2 lub IE3 (zgodnie z obowiązującymi przepisami);
    • Mogą być zainstalowane osobno na oddzielnym wsporniku;
    • Dostarczane z elementem mocującym;
    • Dostępne wersje specjalne, ATEX, ze stali kwasoodpornej AISI 316, w wersji przeciwiskrowej;
    • Dostępne na zamówienie dla określonych wariantów modeli ramion odciągowych.

    Modele_wentylatorów_Airbravo.pdf

     Wspornik podłogowy

    Wspornik podłogowy do ramion odciągowych

    Rozwiązanie umożliwiające zamontowanie ramienia odciągowego w dowolnym miejscu.

    Dzięki szerokiej gamie wsporników pionowych Airbravo każdy rodzaj ramienia odciągowego lub przedłużenia wysięgnika można zainstalować obok stanowiska roboczego z dala od ścian. Wsporniki pionowe są dostępne dla każdego rodzaju ramienia odciągowego, dla modeli przemysłowych i laboratoryjnych.
    Wsporniki zostały zaprojektowane w celu zapewnienia pełnej funkcjonalności i maksymalnego wykorzystania roboczego ramion odciągowych.

    • Szeroka gama wsporników podłogowych do różnych zastosowań, kompatybilnych z każdym rodzajem ramion odciągowych Airbravo;
    • Na jednym wsporniku można zainstalować maksymalnie 2 ramiona odciągowe (w zależności od modelu);
    • Konstrukcja z rur stalowych malowanych;
    • Dostępne w wersjach: ATEX, INOX, w wykonaniu ze stali kwasoodpornej AISI 316.

    Rodzaje_wsporników_do_ramion_odciągowych_Airbravo.pdf

    Wspornik przedłużający ścienny

    Wspornik przedłużający ścienny do montażu ramion odciągowych 4-PRO i półramion

    Przedłużenie to zostało zaprojektowane do instalowania ramion odciągowych na stanowiskach pracy znajdujących się w pewnej odległości od ściany. Wspornik przedłużający pozwala przesunąć ramię odciągowe od ściany na odległość 1 metra.

    • Do montażu na ścianie ramion odciągowych 4-PRO (seria EP) i półramion (seria EHP);
    • Długość wspornika: 1 m;
    • Konstrukcja ze stali malowanej proszkowo;
    • Dostępny w wariantach: ATEX i w wykonaniu ze stali kwasoodpornej AISI 316;
    • Numer katalogowy: EPA150 (dla ramion przemysłowych) lub EPA115 (dla ramion laboratoryjnych).
    Wspornik przedłużający sufitowy

    Wspornik przedłużający sufitowy do montażu ramion odciągowych, z możliwością obrotu o 360°.

    Dzięki systemowi EPA155 (lub EPA120 w przypadku modeli laboratoryjnych) jest możliwe przedłużenie zainstalowanych do sufitu ramion odciągowych 4-PRO (seria EP). Montaż sufitowy z przedłużeniem może być konieczny, gdy miejsce robocze znajduje się z dala od ściany, gdy nie jest możliwe użycie wsporników podłogowych, lub gdy trzeba obracać ramię o 360°, a wykorzystanie podstawy obrotowej nie jest w tym miejscu możliwe.

    • Do montażu sufitowego ramion odciągowych 4-PRO (seria EP) i półramion (seria EHP);
    • Konstrukcja ze stali malowanej proszkowo;
    • Dostępny w wariantach: ATEX II Category II Zone 1 -21 i w wykonaniu ze stali kwasoodpornej AISI 316;
    • Wysokość wspornika: 1 metr;
    • Numer katalogowy: EPA155 (dla ramion odciągowych modelu przemysłowego) lub EPA120 (dla ramion odciągowych laboratoryjnych).

    Wspornik ścienny EPA040N

    Wspornik ścienny EPA021

    Wsporniki ścienne lub stołowe do montażu ramion odciągowych 4-PRO

    Wsporniki serii EPA do montażu ramion odciągowych Airbravo do ściany lub stołu różnią się w zależności od rodzaju ramienia oraz miejsca instalacji.

    Wykonane są ze stali malowanej proszkowo; z przyłączem w kilku średnicach i z kołnierzem obrotowym. Wsporniki EPA mogą być stosowane do montażu na ścianie ramion odciągowych, niezależnie od tego, czy są to wersje wiszące, czy stojące ramion.

    • Kompatybilne z ramionami odciągowymi 4-PRO (seria EP) oraz półramionami (seria EPH);
    • Konstrukcja ze stali malowanej proszkowo dla modelu INDUSTRY i LABORATORY;
    • Dostępne w wersjach: stalowej ocynkowanej, ATEX i ze stali kwasoodpornej AISI 316.

    Rodzaje_wsporników_EPA_do_ramion_odciągowych_Airbravo.pdf

     Kanał odciągowy szynowy Kanał szynowy odciągowy: system z ruchomym ramieniem na przesuwanym wózku.

    Kanał szynowy jest wykonany z odpowiednio wyprofilowanych elementów wytworzonych z aluminium i neoprenu.

    Dostępny w wersji D/G ATEX II Strefa Z1-21.

    Konstrukcja daje możliwość miejscowego jednoczesnego odsysania na wielu stanowiskach roboczych. Opcja ta jest realizowana przez instalację systemu odciągowego szynowego z jednym lub kilkoma wózkami przesuwnymi (w zależności od potrzeb i wielkości systemu), na których zainstalowane są ramiona odciągowe.
    Tak skomponowany system odciągowy umożliwia dowolne przesuwanie ramienia po szynie i obsługiwanie kilku stanowisk roboczych.

    • Kanały odciągowe szynowe wykonane są z wytłaczanych profili aluminiowych. Szynę zamykają neoprenowe zatyczki;
    • Szyna odciągowa może mieć dowolną długość, bez ograniczeń, oraz może być wyposażona w przesuwny wózek (lub kilka wózków) i ramię odciągowe (lub kilka ramion), zdolne dotrzeć do kilku stanowisk roboczych wzdłuż szyny;
    • Kanały odciągowe dla ramion Airbravo są dostępne w wersji ATEX (Grupa II Kategoria 2 Strefa 1 Gazy i Strefa 21 Pyły i gazy);
    • Wraz z kanałem odciągowym na żądanie dostępne są zestawy montażowe z wózkami przesuwnymi.
     Przedłużenie wysięgnika ramienia odciągowego EPB

    Przedłużenie wysięgnika ramienia odciągowego, seria EPB: Maksymalne przedłużenie zasięgu działania do 5 metrów.

    Jest to najczęściej kupowany produkt AIRBRAVO – solidny, niezawodny i doskonały, zarówno pod względem wyglądu, jak i funkcjonalności. Specjalna konstrukcja przedłużenia wysięgnika: połączenie kanału wyciągowego z konstrukcją wsporczą umożliwia znaczne zwiększenie obszaru roboczego. Dzięki przedłużeniu serii EPB zakres działania ramienia odciągowego EPH (lub alternatywnie seria 2-EDGE - EG) może zostać wydłużony z 1 do 4 metrów, co daje całkowite przedłużenie maksymalnie do 5 metrów.

    System regulacji obrotu (opcjonalnie)
    Przedłużenie wysięgnika serii EPB jest jedynym, wyposażonym w system FTS (Friction Tuning System), dający maksymalne zmniejszenie oporów tarcia podczas obrotu, zapewniając stabilność i optymalną zwrotność ramienia na przedłużeniu.

    • Możliwość przedłużenia odciągu pozwala rozszerzyć zakres działania ramienia o długość od 1 do 4 metrów;
    • System FTS jest dostarczany jako dodatkowe wyposażenie oferujące maksymalne zmniejszenie tarcia podczas obrotu i ułatwiające manewrowość ramienia;
    • Przedłużenie EPB do ramienia odciągowego jest dostarczane ze wspornikiem do montażu ściennego, z kołnierzem i przyłączem w różnych średnicach; jest przystosowane do montażu z ramieniem;
    • Jest kompatybilne z ramionami 2-EDGE;
    • Jest przystosowane do instalacji na ścianie lub podłodze;
    • Dostępne w wersjach specjalnych: ATEX Kategoria II Strefa Z1-21, INOX oraz w wykonaniu ze stali kwasoodpornej AISI 316;
    • Dostępne średnice: 200 mm (dla ramion odciągowych 4-PRO o średnicy 125, 160 i 200 mm oraz ramion 2-EDGE o średnicy 160 mm) i 250 mm (dla ramion odciągowych 4-PRO o średnicy 250 mm);
    • Dostępne w wersji odwróconej do montażu ramion odciągowych w wersji stojącej.
