Olympus CX43

|||

Mikroskop Olympus CX43 – uniwersalny mikroskop laboratoryjny, wyposażony w optykę UIS2, do prowadzenia obserwacji w polu jasnym w świetle przechodzącym, z możliwością zastosowania innych technik obserwacyjnych: kontrastu fazowego, fluorescencji, polaryzacji i pola ciemnego. Szczególnie polecany do obserwacji klinicznych w zakresie histopatologii, cytologii, hematologii, immunologii. W wersji przeznaczonej do prowadzenia obserwacji w technice fluorescencji umożliwia szybkie i łatwe obrazowanie struktur komórkowych.

Olympus CX43 wyposażony jest w nasadki obserwacyjne: binokularną lub trinokularną z pionowym wyprowadzeniem obrazu dla kamery, o stałym kącie nachylenia 30° lub ergonomiczną o regulowanym kącie nachylenia w zakresie od 5 do 35°. Kondensor uniwersalny z wbudowanymi elementami do jasnego i ciemnego pola oraz kontrastu fazowego zapewnia równomierne oświetlenie przy wszystkich powiększeniach. Wbudowana, regulowana przesłona aperturowa umożliwia ustawienie optymalnego kontrastu obrazu mikroskopowego. Fluorescencja: źródło światła niebieskiego typu LED o maksimum wzbudzenia 470 nm.

Mikroskop posiada port kamery do systemów obrazowania cyfrowego. Dzięki podziałowi ścieżki optycznej w proporcji 50/50 możliwa jest jednoczesna obserwacja i dokumentacja preparatów mikroskopowych.

Specjalnie opracowana, ergonomiczna konstrukcja mikroskopu umożliwia zachowanie wygodnej postawy i komfortu pracy podczas wykonywania rutynowych obserwacji mikroskopowych.

  • 5-pozycyjny rewolwer o konstrukcji pozwalającej na sprawną zmianę obiektywu w torze optycznym,
  • Regulacja intensywności oświetlenia łatwo dostępnym pokrętłem,
  • Trwały stolik preparatowy nowej generacji, z bezzębatkową prowadnicą bez wystających części zmniejsza ryzyko przypadkowych skaleczeń,
  • Nisko umieszczone, długie pokrętło przesuwu preparatów zapewnia wygodę pracy, podziałka skali pozwala na szybkie odszukanie potrzebnego fragmentu preparatu, uchwyt preparatu umożliwia jednoczesne założenie dwóch szkiełek preparatowych,
  • Obiektywy planachromatyczne (2x - 100x) pokryte powłoką grzybobójczą,
  • Oświetlenie LED (trwałość 60.000 h).

  • Charakterystyka produktu

    Ergonomiczna konstrukcja zapewnia komfort podczas długotrwałej pracy

    • Ergonomiczna konstrukcja pozwala na jednoczesną kontrolę stolika i śruby precyzyjnej dłonią spoczywającą na blacie. Nisko umieszczone: pokrętło regulacji siły światła, współosiowa (dwustronna) śruba makro / mikro do ustawiania ostrości oraz długie pokrętło przesuwu preparatu (zakres przesuwu: 76 mm w osi X oraz 52 mm w osi Y);
    • Stabilna metalowa rama wykonana z odlewanego ciśnieniowo stopu aluminium;
    • Stolik z mechanizmem rolkowym, bez szyny zębatkowej o trwałej powłoce;
    • Gumowe nakładki ułatwiające sterowanie stolikiem;
    • Mata antypoślizgowa stosowana zamiast uchwytu na jeden lub dwa preparaty, ułatwiająca obserwację wielu preparatów jednocześnie (opcja).

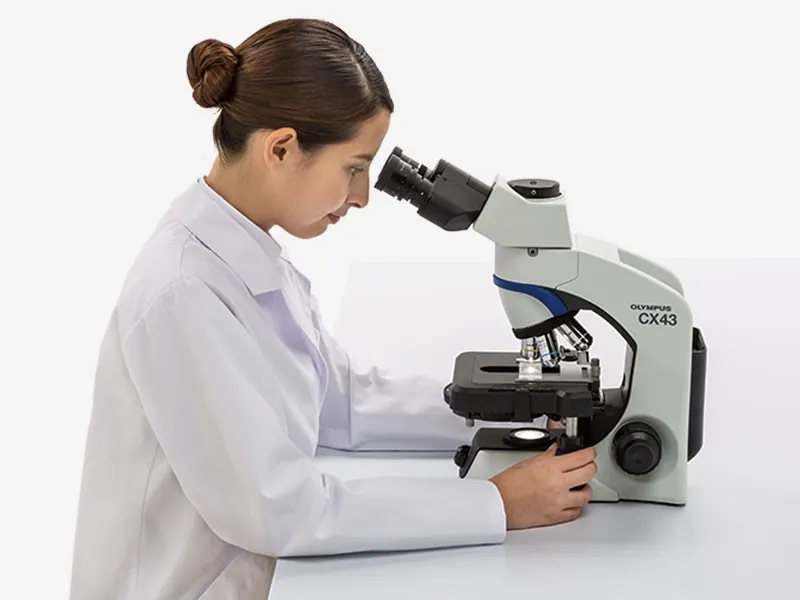

    cx43.1
    • Przy minimalnym ruchu można szybko ustawić preparat jedną ręką obsługując pokrętło stolika, a drugą ręką wyregulować ostrość. Ostrość można wygodnie ustawić za pomocą zgrubnej i dokładnej regulacji.
    • Nisko umiejscowione pokrętło ostrości, którym można sterować lekkim dotknięciem, umożliwia prowadzenie obserwacji w wygodnej pozycji: trzymając dłonie i przedramiona oparte na biurku.
    • Podczas pracy przy dużym powiększeniu ogranicznik ostrości zapobiega przypadkowemu zetknięciu się próbki z obiektywem (blokada wybranego położenia stolika w osi „z” pozwala na łatwy powrót do płaszczyzny ostrości i chroni preparat przed uszkodzeniem),
    • Zwiększona, łatwo dostępna i dobrze widoczna przestrzeń robocza dzięki pochylonemu do tyłu uchwytowi rewolwerowemu,
    • Sprawna wymiana preparatu jedną ręką.
    		   product cx43 33 overview 04 en

    Jednolite oświetlenie o stałej temperaturze barwowej

    Równomierne oświetlenie pola widzenia zapewnia system oświetlający LED o mocy 2,5 W i żywotności 60.000 godzin. Jest to ekonomiczne, trwałe, centrowane fabrycznie źródło światła, równoważne halogenowi o mocy 30W.
    cx33 bn

    • Wbudowany w statyw mikroskopu oświetlacz LED zapewnia warunki światła dziennego, dzięki czemu próbki można oglądać w ich naturalnych kolorach,
    • Stała temperatura barwowa przy dowolnej jasności, dzięki czemu unika się marnowania czasu na dostosowywanie w przypadku zmiany jasności,
    • Długa żywotność oświetlacza wynosząca 60 000 godzin przy stabilnym poziomie jasności przez cały czas.

    Stałe oświetlenie Köhlera dla wygodnych obserwacji

    Mikroskopy z serii CX43 wyposażone są w stałe oświetlenie Köhlera, które zapewnia prawidłowe oświetlenie bez konieczności regulacji kondensora.

    OBIEKTYWY
    Obrazy bez zniekształceń dzięki doskonałym właściwościom optycznym

    Mikroskop Olympus CX43 wykorzystuje obiektywy planachromatyczne (UIS2) przekazujące obraz płaski, jednakowo ostry w całym polu widzenia, o dużym kontraście.    		   cx33 optyka
    ObiektywApertura numeryczna Odległość robocza
    2x NA 0,06 W.D. 5,8 mm
    4x  NA 0,1 W.D. 18,5 mm
    10x NA 0,25 W.D. 10,6 mm
    10x (kontrast fazowy) NA 0,25 W.D. 10,6 mm
    20x NA 0,4 W.D. 1,2 mm
    20x (kontrast fazowy) NA 0,4 W.D. 1,2 mm
    40x NA 0,65 W.D. 0,6 mm
    40x (kontrast fazowy) NA 0,65 W.D. 0,6 mm
    60x NA 0,80 W.D. 0,2 mm
    100x olejowy NA 1,25 W.D. 0,13 mm
    100x olejowy NA 1,25 - 0,6 W.D. 0,13 mm
    100x olejowy (kontrast fazowy)    NA 1,25                               W.D. 0,15 mm

    Elastyczność i szeroki zakres zastosowań

    Mikroskop Olympus CX43 wyposażony jest w fabrycznie zintegrowany z statywem, karuzelowy, 7-pozycyjny kondensor o aperturze numerycznej 1,25, z regulowaną przesłoną aperturową, pozwalający w zależności od wybranej pozycji na pracę:

    • w jasnym polu (4x – 100x),
    • w ciemnym polu,
    • fluorescencji,
    • z obiektywem o powiększeniu 2x,
    • w kontraście fazowym (PH1, PH2, PH3).

    • Można zmienić powiększenie z 2x na 100x, bez konieczności regulacji przedniej soczewki na kondensorze,
    • Blokada pozycji dla jasnego pola za pomocą pokrętła wbudowanego w kondensor od spodu,
    • Blokada wybranej pozycji przesłony aperturowej za pomocą pokrętła wbudowanego w kondensor od spodu.

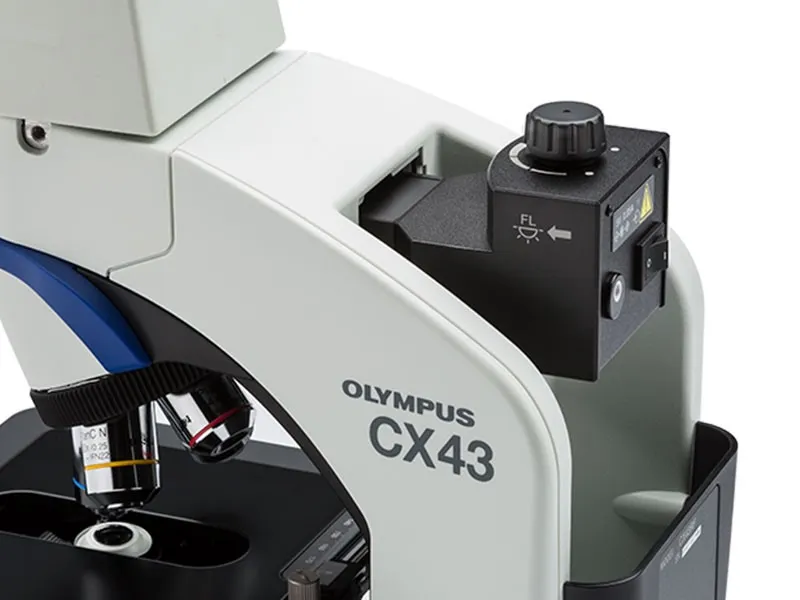

    Proste obserwacje we fluorescencji

    Mikroskopia fluorescencyjna z użyciem Olympus CX43 jest prosta i nieskomplikowana. Podłącz kompaktowe urządzenie oświetlacza fluorescencyjnego do statywu mikroskopu i ustaw pokrętło kondensora w pozycji FL. Źródło światła LED jest fabrycznie wycentrowane i ma długą żywotność 60.000 godzin. Wyłącz oświetlenie przechodzące ustawiając pokrętło kondensora w pozycji FL, by zmniejszyć szum tła spowodowany światłem wpadającym z góry kondensora.

    • Kompaktowy, wbudowany w statyw, wymienny, centrowany fabrycznie moduł do fluorescencji LED,

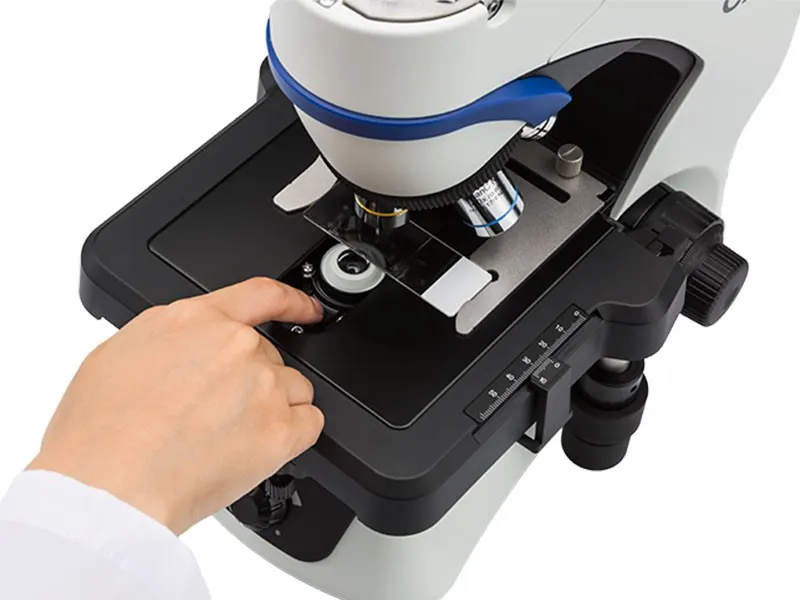

    • Pozycja kondensora dedykowana fluorescencji i przesuwna soczewka czołowa pozwalają zminimalizować autofluorescencję i inne interferencje związane z oddziaływaniem światła wzbudzającego z elementami optycznymi mikroskopu.


    cx43 fl

    cx43 fl1

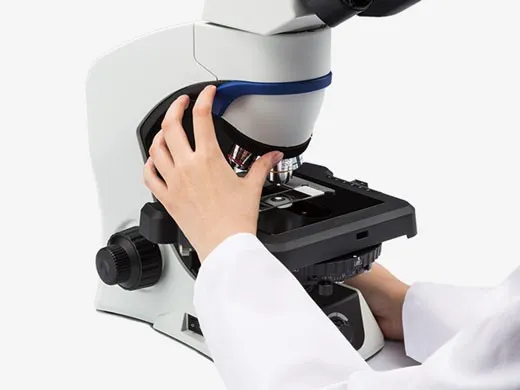

    cx43.2

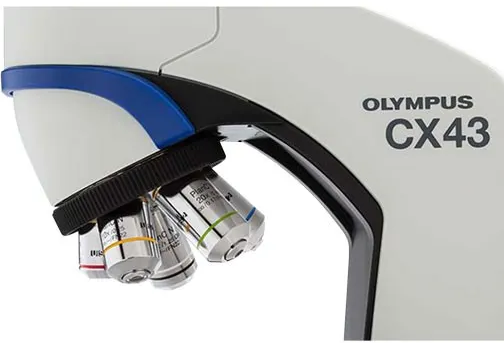

    Łatwa zmiana powiększenia

    Olympus CX43 wyposażony jest w 5-pozycyjny rewolwer o konstrukcji pozwalającej na sprawną zmianę obiektywu w torze optycznym.

    Dzięki temu, że rewolwer obiektywowy jest nisko położony, obiektywy można wymieniać wygodnie opierając łokcie na biurku. Rewolwer jest skierowany do wewnątrz, co zapewnia więcej miejsca na wymianę próbek czy dozowanie olejku immersyjnego.

    5 obiektywów na uchwycie rewolwerowym

    Aby zwiększyć elastyczność, na uchwycie rewolwerowym można umieścić do pięciu obiektywów UIS2. Oprócz obiektywów standardowych można wybrać obiektyw 2x do obserwacji szerokiego pola lub obiektywy do kontrastu fazowego.

    		   cx43 obiektywy
    cx33 kontrast   Ustawianie poziomu kontrastu poprzez regulację przesłony
    Kontrast można szybko wzmocnić poprzez zastosowanie mniejszej przesłony.
    Jeśli przesłona apertury zostanie przypadkowo dotknięta podczas zmiany szkiełek – pozostaje w wybranej pozycji.

    Odpowiednie uchwyty umożliwiające szybkie i proste badanie wielu preparatów

    Mikroskop Olympus CX43 wyposażony jest w dodatkowe akcesoria i rozwiązania zwiększające wydajność podczas obserwowania pod mikroskopem dużej ilości preparatów.

    • Uchwyt na jeden preparat,
    • Uchwyt na dwa preparaty, mata antypoślizgowa (opcjonalnie),
    • Blokada pozycji stolika w płaszczyźnie „xy” ułatwiająca pracę z preparatem bez uchwytu.

    cx33 uchwyt

    Łatwe udostępnianie i rejestrowanie obrazu

    Na tubusie trinokularowym mikroskopu Olympus CX43 można zamocować kamerę mikroskopową lub wyświetlacz typu head-up, w celu łatwego udostępniania i rejestrowania obrazu. Dzięki temu, wszystko, co można zobaczyć przez mikroskop Olympus CX43, można udostępnić studentom lub słuchaczom w czasie rzeczywistym.

    		   cx33 head up

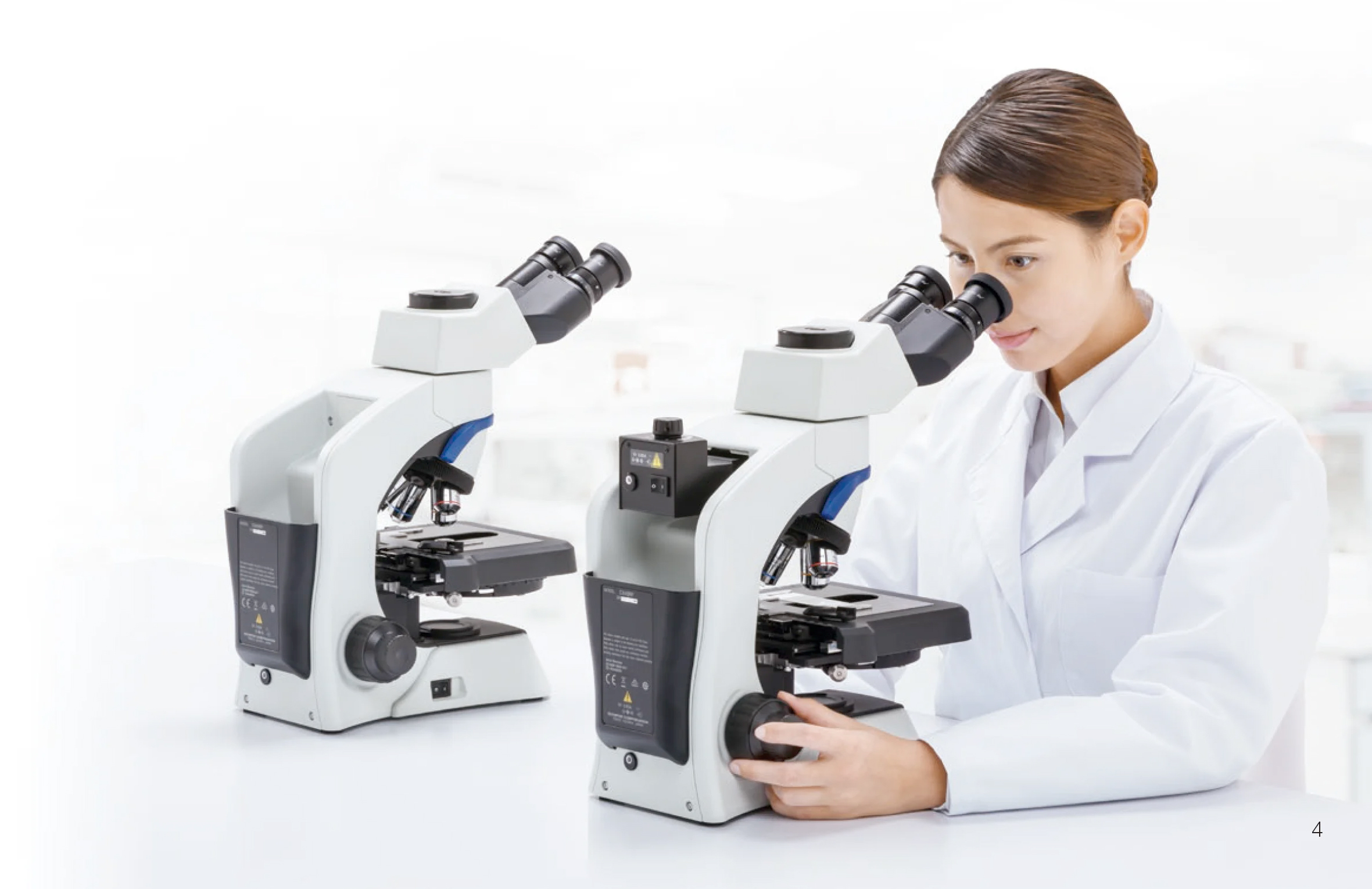

    cx43 img   Możliwości rozbudowy mikroskopu CX43:
    • uchylna nasadka okularowa o polu widzenia FN=22 z opcją przystawki do podłączenia kamery,
    • przystawka konsultacyjna z wbudowanymi: podświetlaną strzałką wskaźnikową LED, regulatorem położenia strzałki, zmieniaczem kolorów strzałki (zielony, czerwony),
    • 4-pozycyjny zmieniacz powiększeń (1x, 1,25x, 1,6x, 2x),
    • element podwyższający nasadkę okularową o 3 cm.

  • Zastosowania

    Mikroskop Olympus CX43 wyposażony jest w standardowy kondensor uniwersalny dla szerokiego zakresu technik mikroskopowych:

    • pole jasne,
    • pole ciemne,
    • kontrast fazowy,
    • fluorescencja,
    • polaryzacja prosta.

    Powiększenie można regulować od 2x do 100x, bez konieczności regulacji przedniej soczewki na kondensorze.

  • Specyfikacje

    ParametrWartość
    Przeznaczenie Olympus CX43
    • Mikroskop świetlny, do mikroskopii w jasnym polu widzenia
    • Możliwość rozbudowy o ciemne pole, kontrast fazowy, fluorescencję, polaryzację
    • Pracownie naukowe, badawcze, laboratoria
    Typ obserwacji światło przechodzące
    Metoda obserwacji
    • w jasnym polu
    • kontrast fazowy, fluorescencja, polaryzacja, ciemne pole (opcjonalnie)
    System optyczny optyka korygowana do nieskończoności (UIS2)
    Możliwy zakres powiększeń 20x - 1000x
    Statyw
    • Stabilna i wytrzymała metalowa rama wykonana z odlewanego ciśnieniowo stopu aluminium, pokryta wysokiej jakości tworzywem sztucznym
    • Ergonomiczna konstrukcja pozwalająca na jednoczesną kontrolę stolika i śruby precyzyjnej za pomocą dłoni spoczywającej na blacie
    • Zamontowany z tyłu statywu schowek na przewód sieciowy
    Nasadka okularowa
    • Nasadka trójokularowa o kącie nachylenia: 30°
    • Regulowany rozstaw okularów w zakresie międzyźreniczym: 48 - 75 mm
    • Stały podział światła okular/kamera: 50/50%
    • Regulacja dioptryjna w zakresie +/- 5 dioptrii w jednym tubusie okularowym
    • Nasadka dwuokularowa oraz binokularowa z regulacją kąta nachylenia (opcje)
    Możliwość podłączenia kamery TAK



    Okulary
    nasadka: trinokularowa
    (w standardzie)            		 binokularowa
    (jako opcja)               		 binokularowa z regulacją kąta nachylenia
    (jako opcja)
    powiększenie:  10x

    10x

    		 10x
    numer pola: FN 20
    (opcjonalnie FN 22)    		 FN 20 FN 18
    kąt nachylenia: 30° 30° 30°- 60°
    • Okulary wyposażone w zwijane, elastyczne, wymienne osłonki gumowe
    • Powłoka antygrzybiczna
    • Regulacja dioptrii w zakresie +/- 5 dioptrii w jednym okularze
    • Możliwość montażu wkładki mikrometrycznej oraz wskaźnika
    Rewolwer obiektywowy
    • 5-pozycyjny
    • Wbudowany w statyw
    • Pochylony do tyłu w celu zwiększenia powierzchni roboczej
    • Podstawka pod palce, kolorystycznie odróżniająca się od statywu, wbudowana w statyw nad rewolwerem oraz gumowa, karbowana opaska rewolweru – ułatwienie zmiany obiektywu w torze optycznym
    Obiektywy
    • Planachromatyczne (UIS2)
    • Długość optyczna: 45 mm
    • Dostosowane do pola widzenia FN = 22
    • Pokryte warstwą grzybobójczą
    Powiększenie Apertura numeryczna (NA) Odległość robocza (WD)
    2x NA 0,06 W.D. 5,8 mm
    4x  NA 0,1  W.D. 18,5 mm
    10x NA 0,25 W.D. 10,6 mm
    10x (kontrast fazowy) NA 0,25 W.D. 10,6 mm
    20x NA 0,4  W.D. 1,2 mm
    20x (kontrast fazowy) NA 0,4  W.D. 1,2 mm
    40x NA 0,65 W.D. 0,6 mm
    40x (kontrast fazowy) NA 0,65 W.D. 0,6 mm
    60x NA 0,80 W.D. 0,2 mm
    100x olejowy NA 1,25 W.D. 0,13 mm
    100x olejowy NA 1,25 - 0,6 W.D. 0,13 mm
    100x olejowy
    (kontrast fazowy)    		 NA 1,25 W.D. 0,15 mm
    Stolik przedmiotowy
    • Mechaniczny, bez szyny zębatkowej z rolkowym mechanizmem przesuwu
    • Wymiary: 211 mm × 154 mm
    • Zakres przesuwu w płaszczyźnie „xy”: 76 mm x 52 mm
    • Pokrętło sterowania stolikiem w płaszczyźnie „xy” umieszczone po prawej stronie statywu
    • Wyskalowane osie „x” i „y”
    • Uchwyt na jeden preparat
    • Opcjonalnie: uchwyt na dwa preparaty, mata antypoślizgowa
    • Blokada pozycji stolika w płaszczyźnie „xy” ułatwiająca pracę z preparatem bez uchwytu
    Mechanizm ogniskujący
    • Współosiowe, pełnowymiarowe, umieszczone z obu stron statywu śruby: zgrubna (makro) i precyzyjna (mikro)
    • Zakres przesuwu (śruba makro): 15 mm
    • Dokładność ogniskowania (śruba mikro): 2,5 µm
    • Regulacja oporu śruby makro znajdująca się po prawej stronie statywu
    • Blokada wybranego położenia stolika w osi „z”, zamontowana niezależnie od śrub zgrubnej i precyzyjnej, pozwalająca na łatwy powrót do płaszczyzny ostrości (np. po zmianie preparatu) i chroniąca preparat przed uszkodzeniem
    Kondensor
    • Kondensor Abbego o aperturze numerycznej NA = 1,25
    • Karuzelowy, 7-pozycyjny, pozwalający w zależności od wybranej pozycji na pracę: w jasnym polu (4x – 100x), z obiektywem o powiększeniu 2x, ciemnym polu, kontraście fazowym (PH1, PH2, PH3), fluorescencji
    • Blokada pozycji dla jasnego pola za pomocą pokrętła wbudowanego w kondensor od spodu
    • Wbudowana i regulowana przesłona aperturowa
    • Blokada wybranej pozycji przesłony aperturowej za pomocą pokrętła wbudowanego w kondensor od spodu
    Oświetlenie
    • Oświetlacz LED – wbudowany w statyw mikroskopu, centrowany fabrycznie, o żywotności 60.000 h, równoważny halogenowi o mocy 30W
    • Regulator natężenia światła – wbudowany w statyw mikroskopu centralnie z przodu na dole
    • Pobór mocy: 2,4 W (wartość nominalna)
    Oświetlacz fluorescencyjny
    • Źródło światła niebieskiego typu LED o maksimum wzbudzenia: 470 nm
    • Wymienny, kompaktowy, umieszczony z tyłu statywu, centrowany fabrycznie
    • Wysuwany z drogi optycznej podczas prowadzenia obserwacji innymi metodami
    Wyposażenie
    • Pokrowiec antystatyczny
    • Przewód sieciowy
    • Olejek immersyjny o poj. 8 lub 500 mL (opcja)
    Zasilanie sieciowe
    • AC 100 – 240 V
    • 50/60 Hz
    • 0,4 A
    Wymiary (szer. × głęb. × wys.)

    211 x 376 x 393 mm
    Waga urządzenia ok. 7,3 kg
